第3章 高潮モデルの構築
3.1 高潮モデル
3.1.1 高潮モデルの基本設計
(a)基本式
 高潮の伝搬も流体運動の一種であって、いわゆる「連続の式」と「運動方程式」を満たし、これらを3層マルチレベルモデルを用いて数値的に解く方法で予測した。
 連続の式は、


である。ここに、xとyは水平方向にとった直交座標系、zは鉛直方向にとった座標系であり、海底でz=-h、海面でz=ηとする。変数u,v,wはそれぞれx,y,z方向の流速成分である。
 運動方程式は、




である。ここに、fはコリオリの係数、ρwは海水の密度(=1.025g/cm3),pは水圧、Ahは水平渦動粘性係数、Avは鉛直渦動粘性係数である。

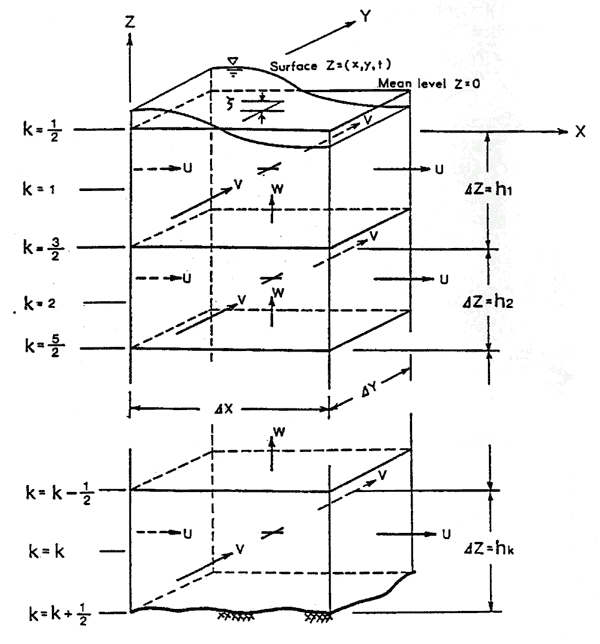

 水深方向に図3.1に示すような層区分を行う。
第1層(表層) 表面(Z=ζ)から水深H1
第k層(中層) 水深Hk1〜Hk
第K層(底層) 水深Hk〜底まで
Kは最大3層とし、H1=10m、H2=40mとする。

図3-1-1 座標系

(b)境界条件
(1)外洋との境界
 外用との境界条件として、湾口部において潮位Hを与えた。潮位は気圧偏差より換算している。

(2)岸との境界
 海岸では横切る流れは無いものとした。

(3)海底との境界
 海底で海底摩擦が作用すると考え、水力学の分野で普通に用いられる”海底摩擦は平均流速の2乗に比例する”を採用した。海底摩擦力τbとは以下の式で与えられる。



 ここに、u,vはそれぞれx,y方向の平均流速、hは水深、nはマニング粗度係数である。

(4)海面との境界
 海面では風及び気圧の効果をいれ計算を行った。
 気圧場の推算には広く使われているMyersモデルを用いた。
P=P0+△P・exp(-r0/r)
△P=1010-P0
r0: 台風中心から最大風速域までの距離(km)
r: 台風中心からの距離(km)
P: 台風中心から距離rにおける気圧(hPa)
P0: 台風の中心気圧(hPa)

 風場の傾度風の式を用いて次のように推算した。傾度風Vg(m/s)は以下の式となる。


 ここに、fはコリオリ係数(2ω・sinψ、ωは地球の自転角速度=7.29×105 rad/s、ψ:緯度)、ρは空気の密度(=1.22kg/m3)である。
 ここで計算されたVgを海上風に水面摩擦を考慮して補正する。
U1=C1・Vg
U1: 補正傾度風(m/s)
C1: 補正係数(0.6〜0.7)
 台風が移動することによって生じる風速をU2(m/s)は


で与えられる。ここにVは台風の進行速度(m/s)である。この風の向きは進行方向と同じである。
 計算に使用する風はU1とU2が合成したものを用いる。
 合成した風をWとすると風のせん断力τsは以下の式で与えられる。



 ここに、ρaは大気の密度、CDは抵抗係数、Wx,Wyは海面上10mにおける風速のx,y成分である。
