(拡大画面: 42 KB)
(拡大画面: 44 KB)
(拡大画面: 48 KB)

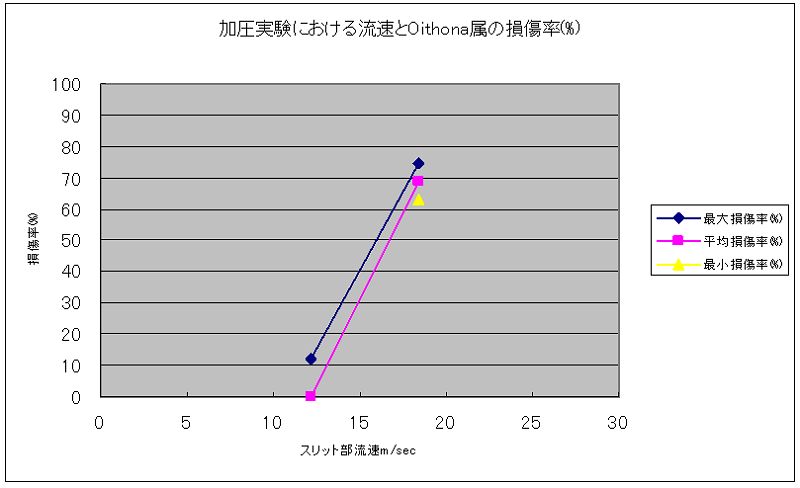

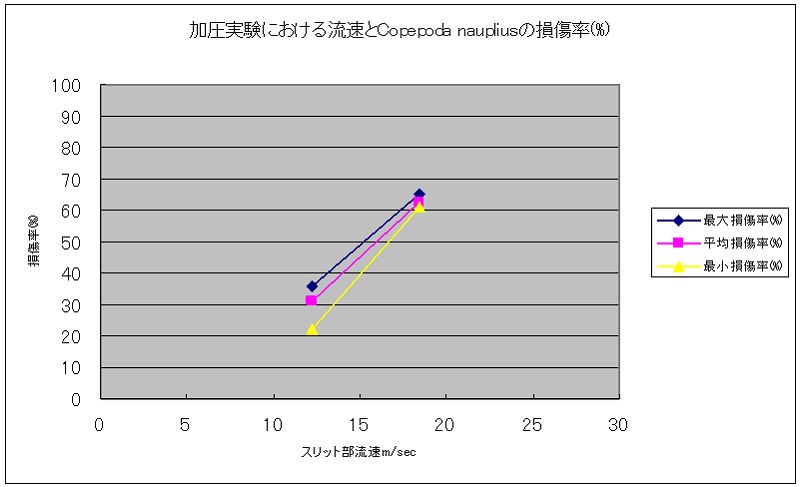

図II.4.7-6 加圧実験におけるスリット部流速と浮遊性甲殻類損傷率との関係
(拡大画面: 42 KB)
(拡大画面: 43 KB)
(拡大画面: 44 KB)

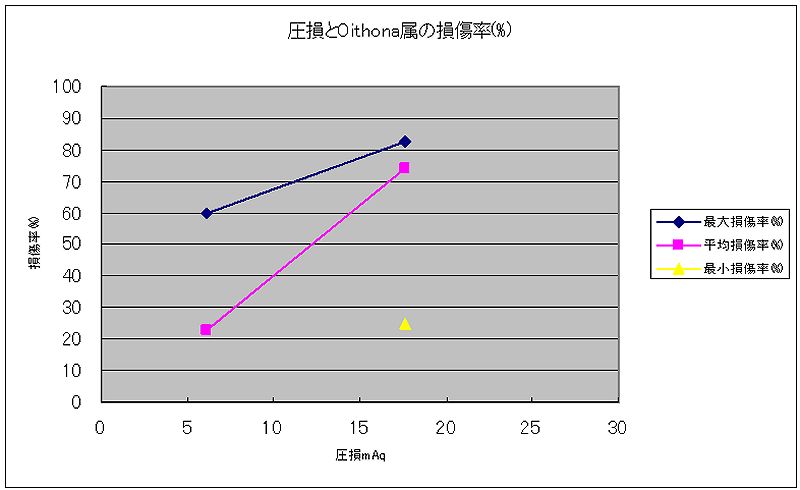

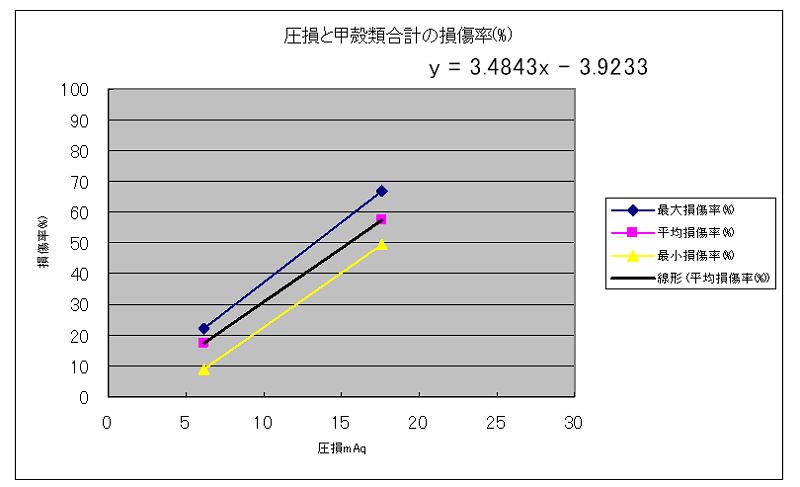

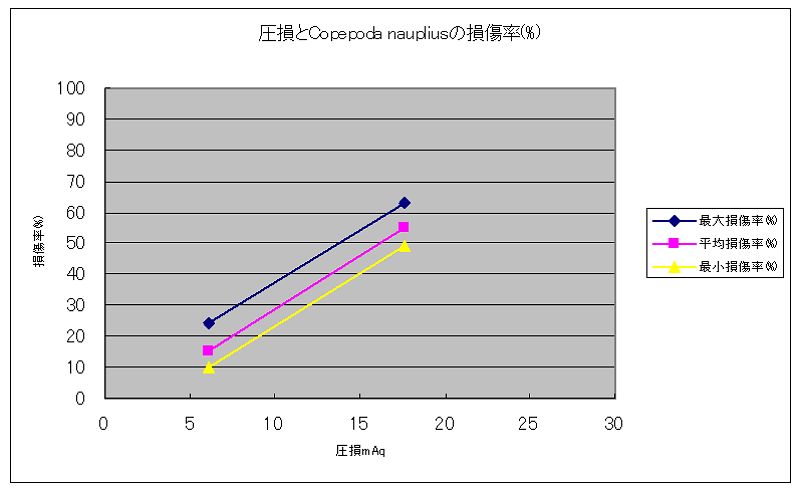

図II.4.7-7 減圧実験における圧損と浮遊性甲殻類損傷率との関係
(拡大画面: 45 KB)
(拡大画面: 41 KB)
(拡大画面: 44 KB)

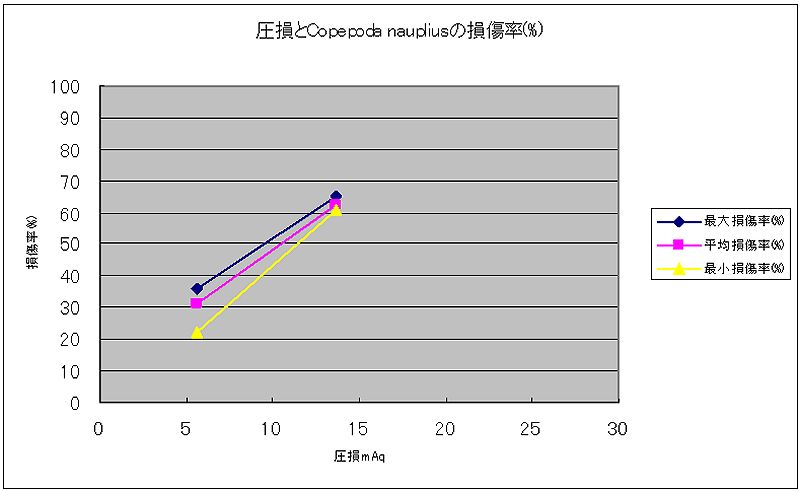

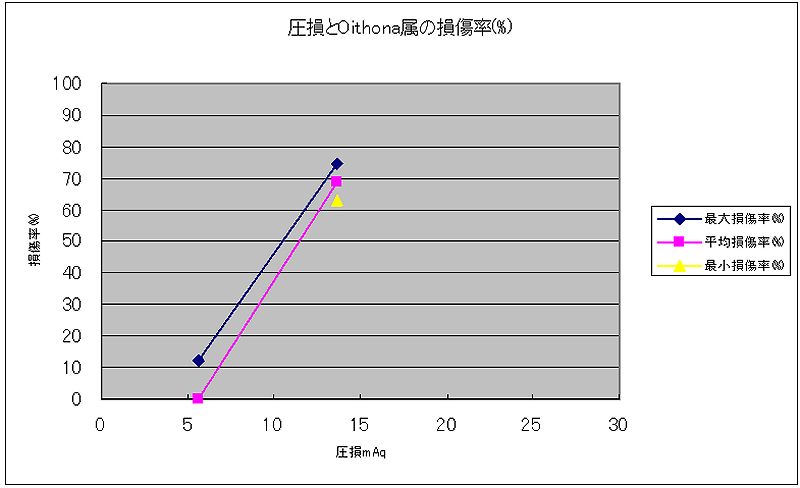

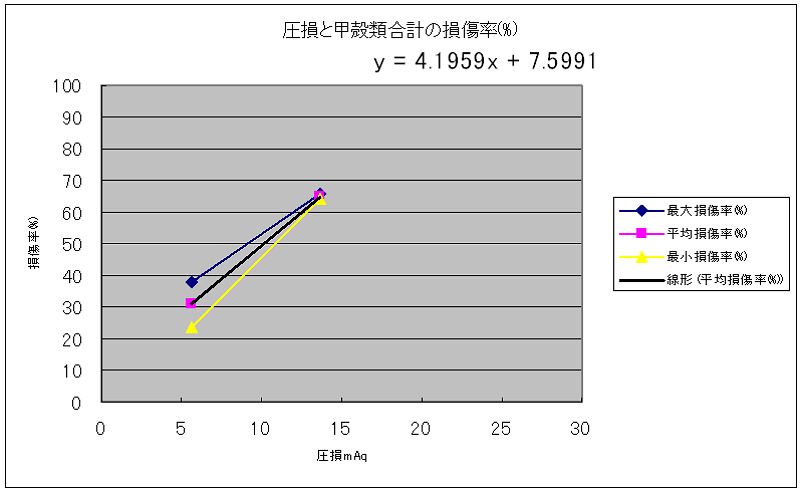

図II.4.7-8 加圧実験における圧損と浮遊性甲殻類損傷率との関係
