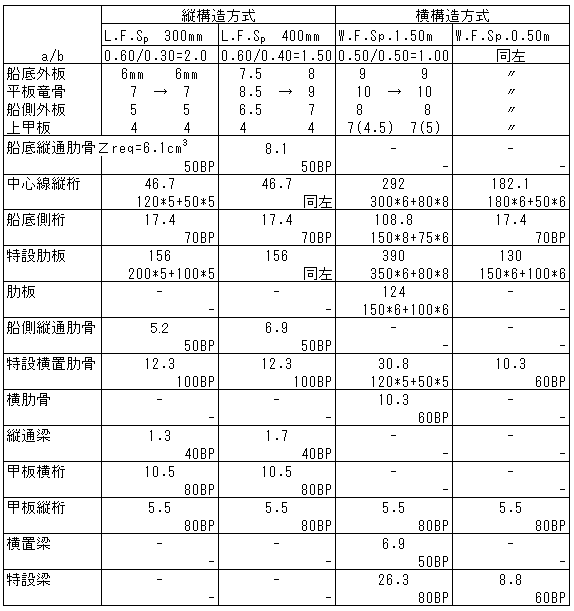

7.2.3　基準(案)算定値と採用値

(1)　横桁が縦桁で支持されない場合

　

　

(備考)1.　板厚の(　)内数値は前後部の値。

2.　W.F.Spは、Web Frame Space の略。

3.　縦桁で支持されないとは、肋板が船底側桁で支持されない等を意味する。

4.　W.F.Sp.=0.50mとは、全フレームがWeb Frameであることを示す。

5.　各欄左上のZ_reqは断面係数要求値(?p³)、右下は採用部材サイズ。

　特設横置肋骨、甲板横桁等ロンジ材との取合いを考慮してサイズアップしたものもある。

6.　a/b=アスペクト比(縦横比)

a=パネルの長辺の長さ

b=　〃　短辺　〃

　

　

　
