3.6.2.2.l　FCS/機上局のアドレス

　

FCS/機上局のアドレス・サブフィールドは、排他的論理和演算を介して3.6.1.1項に示す24ビットのFCSと結合した24ビットのICAO航空機アドレスとする。その最上位バイトはフレームのオクテット1で、また、最下位バイトはオクテット3で符号化するものとする。

　

注)モード1及び2に言及する項では、この24ビットのICAO航空機アドレスを航空機特定アドレスと呼んでいる。

　

3.6.2.2.2　アドレス・タイプ

　

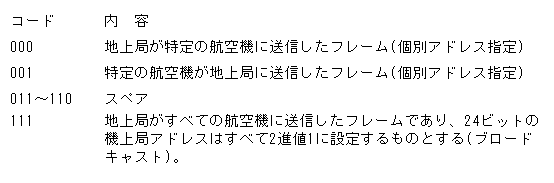

アドレス・タイプ・サブフィールドは、残りの24ビット航空機アドレスの使用を示す3ビットで構成するものとする。その最上位ビットは、図3-5に示すビット3である。以下の表は、アドレス・タイプのオプションをリストしたものである。

　

注1)このフィールドは受信機に、機上局アドレスまたはブロードキャスト・アドレスのいずれを使用してFCSを信号化すべきかを示すことになる。

注2)地上局の場合、MACサブレイヤは、プリミティブを介してDLSに6ビットの航空機識別子を提供することで、FCSの抽出に使用すべき機上局アドレスを決定することができる。

　

3.6.2.3　リンク制御フィールド

　

リンク制御フィールドは、図3-6に示すように2ビットのフレーム・タイプ・サブフィールド、モアフレーム(MF)ビット及び2ビットの優先順位サブフィールドで構成されている。
