3.6.1.2.2　ブロードキャスト・アドレシング

　

ブロードキャスト・アドレシング・サービスは、3.3.1.4項の定義によるものとする。

　

3.6.1.3　データ転送

　

データは、VDLのINFOフレーム及びCTRLフレームの情報フィールドで転送するものとする。データリンク層は、最大のパケットのサイズを分割することなく処理するものとする。1つのINFOフレームに1つずつ、唯一のサブネットワーク・パケットが含まれていなければならない。

　

3.6.2　モード3のデータリンク・サービス・プロトコル仕様

　

3.6.2.1　フレームのフォーマット

　

データリンク・プロトコル・データの単位(DLPDU)は、図3-4に規定するとおりとする。別段の指示がない限り、送受信した最初のビットは各フィールド及びサブフィールド内の最下位ビット(LSB)を表すものとする。

　

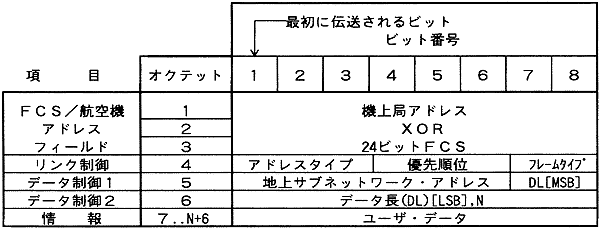

図3-5　DLSサブレイヤのフレーム・フォーマット

注)唯一の宛先を送達確認する必要がある限り、送信機には、1回のMACサブレイヤ・アクセス・イベントで2つ以上のフレームが含まれる場合がある。

　

3.6.2.2　FCS/航空機のアドレス・フィールド

　

FCS/航空機のアドレス・フィールドは、FCS/機上局のアドレス・サブフィールド用の3つのオクテット及びアドレス・タイプ・サブフィールド用の3ビットで構成するものとする。
