出展：FAA提供資料

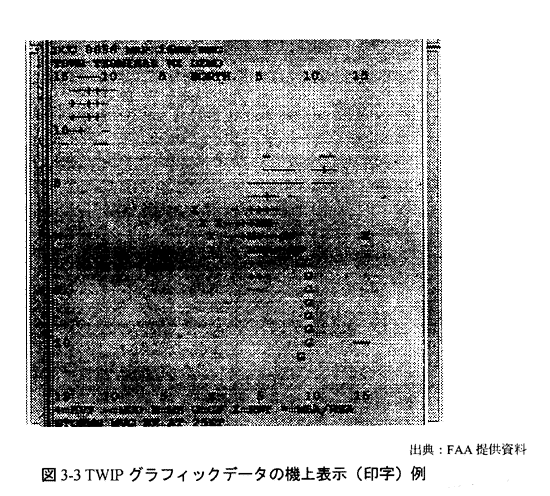

図3-3TWIPグラフィックデータの機上表示(印字)例

　

DCA 1848

TDWR TERMINAL WX INFO

※WIND SHEAR ALERT

15KT LOSS

BEGAN 1845

-STORM(S)

lNM N-NE MOD PRECIP

3NM N HVY PRECIP

MOVG W AT 8KT

.PREVIOUS MICROBURST

BEGAN 1840 END 1843

図3-4 TWIPテキストデータの機上表示例

　

図3-3のキャラクタグラフィックスマップの中心は空港の標点となっており、マップ上において、各文字および記号は以下の状態を表している。

1行目：空港コード、時刻、レンジ

2行目：ソースがTDWRであるかITWSであるか

-:降水分布(通常)

+:降水分布(激しい場合)
