2.5.1.1 機上実験システム
機上実験システムは、実運航に供している空地データ通信システム環境と全く同じであり、当該実験のために機上側は改修を加えていない。
機上システムは、衛星データユニット(SDU:Satellite Data Unit)、高周波ユニット(RFU:Radio Frequency Unit)、高出力増幅器(HPA:High Power Amplifier)、低利得アンテナ(LGA:Low Gain Antenna)、高利得アンテナ(HGA:High Gain Antenna)、低雑音増幅器(LNA:Low Noise Amplifier)、ビーム指向ユニット(BSU:Beam Steering Unit)、ACARS MU(Management Unit)から構成される。
機上システムの構成概念図は、図2.1.1.1-1の通りである。
2.5.1.2 地上実験システム

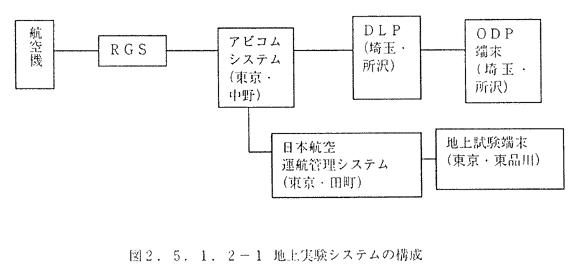

地上実験システムは、日本航空が現在使用している運航管理システムを活用したPCべースの地上試験端末、東京航空交通管制部に設置してあるODP端末から構成される。図2.5.1.2-1に地上実験システムの構成を示す。
