2.2.5 測定方法

(1)実効受信感度・等価等方輻射電力の測定

A.T.T.の摘みを回しCARRIERランブが点灯する所を「−」の数値の大きい点から静かに回し求める。そのときの数値が受信感度となる。

ランプ　　　　　　　　ランプ付き押しボタンスイッチ

　○　　○　　　　　　　　　○

POW−CARRIER　　　　　PRINT

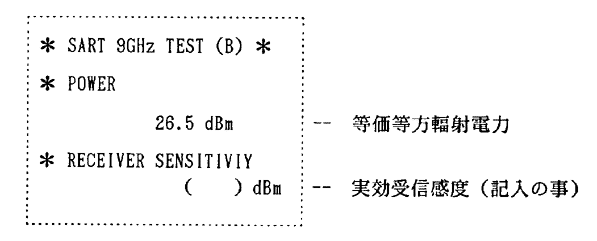

CARRlERのランプが点灯した時点でPRINTのスイッチを押すとプリンターより下記のようにデーターがプリントアウトされるので、RECElVER　SENSITVIYの下の（　　）内に受信感度を記入する。

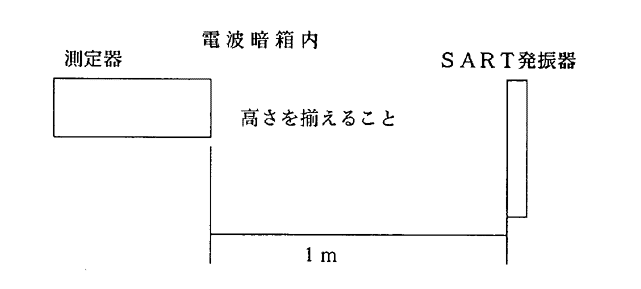

受信感度の目盛り（A.T.T.目盛り）は、発射するテスト電波の強度から１mにおける伝搬損失51.8dBを引いた値を記入してあります。（よって−50dBmの時のテスト電波の出力は−1.8dBmです。）

記録紙のプリントは、受信レベル（輻射電力の読み）により切り替わります。よって測定距離・測定環境の不備（シールドボックス外）等で受信感度が大きいときは測定値をプリントアウト出来ません。プリンターのPRINTスイッテを押すとその時点での測定値がそのまま出力されます。　
