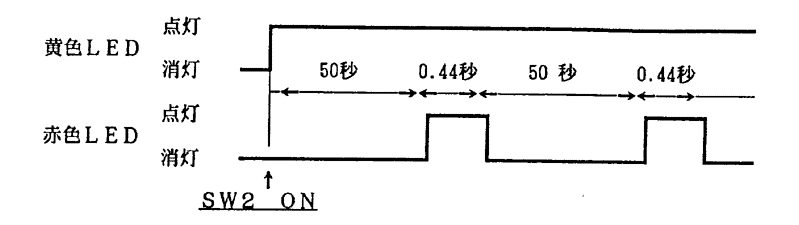

秒間は消灯している。本スイッチを押している間は、本試験を繰返し行うことができる。

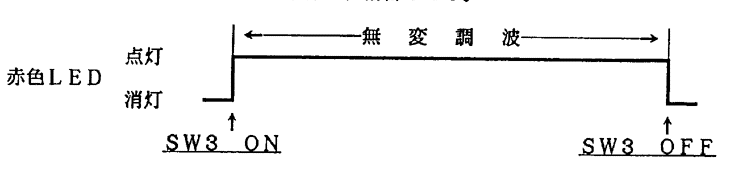

(3) 送信出力、周波数（SW3）

この場合は、空中線を取り外し疑似空中線（50Ω出力計）を空中線コネクタに接続する。周波数カウンターの入力ケーブルを疑似空中線に粗結合させる。

注意

本試験は、連続送信となるので、電池の消費を防ぐため短時間（約10秒以下）に行うこと。

3.5 電池の交換

3.5.1 有効期限

電池の有効期限は本体下方に表示してある。電池の交換は有効期限内に実施する。電池を交換したときは、有効期限を有効期限ラベルに、油性サインペン等容易に消えないもので記入する。

有効期間：電池交換後5年間

なお、使用時間が2時間以上の場合は有効期限内でも交換する。

3.5.2 上部筐体（パネル）部の取り外し方

(1) 上部筐体（パネル）と下部筐体を止めているねじをレンチ等で取り外す。

(2) 上部筐体（パネル）を静かに真上に引上げ、電池一基板間ケーブル及びメインスイッチ間のコネクタを抜き取り、上部筐体（パネル）を下部筐体から取り外す。

注：上部筐体取り付けネジの取り外し手順は、51ぺ一ジを参照
