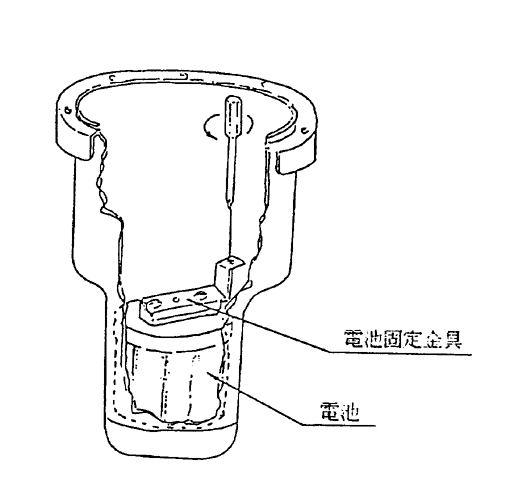

3.5.3 電池の交換（図4）

(1) 下部筐体内の電池固定金具止めねじをドライバーで取り外す。

(2) 古い電池を取り出し、新しい電池に交換する。このとき、電池が指定位置に設定されていることを確認する。

(3) 電池固定金具を取り付ける。

図4

3.5.4 上部筐体（パネル）部の取り付け

(1) 上部筐体（パネル）を静かに持ち上げ、電池一基板間及びメインスイッチ間のコネクタを接続する。

(2) 上部筐体（パネル）を付図−2を参照して所定の方向に保ち、ケーブルに注意して下部筐体内に静かに入れる。

(3) 上部筐体（パネル）と下部筐体を止めているねじを番号順に軽く締める。次に番号順に確実に締め付ける。（図5）

3.5.5 動作の確認

(1) 電池交換後は4項作動試験を実施し確認する。

(2) 電池ラベルに試験に要した時間を記録する。
