3.4.2 点検スイッチを使用したときの試験

本試験はEPIRBテスターを用いず、デジタル信号の内容及び送信出力、周波数を簡易的に確認する場合に行うこと。

注意1

本試験はメインスイッチOFF（架台に装着状態）で行い、セレクトスイッチはTESTにする。この状態で架台から外すと（メインスイッチ0N）AUT0と同じ信号が空中線から発射されるので注意すること。

注意2

送信出力を確認するときは、必ず空中線を取り外し、疑似空中線（50Ω出力計）を空中線コネクタに接続すること。

(1) デジタル信号の内容確認（SW1）

この場合は送信部は動作せず制御部のみ動作するので、空中線を取り付けた状態で試験を行うことができる。

点検SW1（はね返りスイッチのため、試験中はスイッチを押しつづける。）をOＮにする。

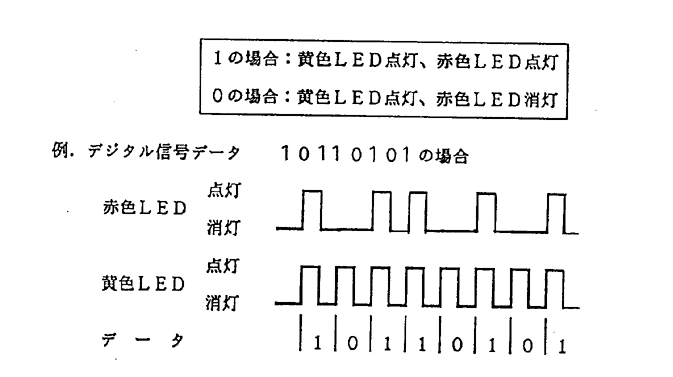

デジタル信号を総て表示し終ると、赤色LED、黄色LEDは消灯する。再び試験を行うときは、本スイッチを一度0FFにし再びONにする。

(2) 送信・休止時間（SW2）

この場合は、(1)と同様に空中線を取り付けた状態で試験を行うことができる。

黄色LEDは、本試験中点灯しつづけ表示灯も同時に点灯しつづける。赤色LEDは、無変調波（プリアンブル信号）0.16秒、デジタル信号0.28秒の0.44秒間点灯し、休止時間の50
