|
（c）四次試験
乾燥性、耐海水性を改善するため自己乳化型アルキッド樹脂系の試作品16、20に加え、アクリル変性エポキシエステル（W790系）、及びアクリルエマルションEM1〜5を検討した。
その結果、試作20はゲル化し塗料化できなかった。又、アクリル変性エポキシエステル（W790系）は海水中で崩壊した。その他のサンプルの乾燥性、耐海水性は改善でき実用化に近づいた。しかし、冬季乾燥性の改良が必要であることが判明し、造膜助剤の添加により改善する必要があった。
第四次の組成WW-050（1）及び（2）における結果は、ほぼ同等でありデータの多いWW-050（2）の結果を表4.2.4-6及び表4.2.4-7に示す。
又、付着性試験結果（海水浸漬1.5ヶ月分）を表4.2.4-8に示す。その結果は、試作品16（自己乳化型アルキッド樹脂）組成に付着性不良が認められ、EM3（アクリルエマルション）組成は、塗装間隔7日以内で良好であり実用上問題ないと判断した。
表4.2.4-6 四次試験におけるWW-050（2）組成の結果
| サンプル名 |
WW-050（2） |
溶剤系現用
（1） |
|
|
|
|
|
|
| 使用樹脂 |
試作品
16 |
試作品
16 |
試作品
16 |
W790 |
|
| PVC |
45 |
60 |
70 |
45 |
|
|
|
|
|
|
|
造膜性
薄膜（0.3ミル） |
○ |
×クラック |
○ |
○ |
○ |
| 厚膜（1.0ミル） |
○ |
- |
×クラック |
- |
○ |
| 耐海水性 |
○ |
×クラック |
○ |
×崩壊 |
○ |
乾燥性
23℃
指触（hrs） |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
| 硬化（hrs） |
24< |
24< |
24< |
24< |
24< |
塗膜硬度
／3日乾燥後
鉛筆硬度 |
4B |
6B< |
6B< |
6B< |
6B< |
振かん硬度
／回数 |
40 |
- |
- |
23 |
21 |
耐盤木性試験
1日目 |
4 |
- |
4 |
4 |
3 |
| 7日目 |
5 |
- |
5 |
5 |
5 |
|
|
表中の評価基準 良好 ○＞□＞△〉▲＞× 不良
耐盤木性の評価基準は、試験方法に記載した通りであり、評価3が実用限界。
5℃では供試品は、すべてクラックが発生。
|
表4.2.4-7 四次試験におけるWW-050（2）組成の結果
| サンプル名 |
WW-050（2） |
|
|
|
|
|
|
|
|
| 使用樹脂 |
EM1 |
EM2 |
EM2 |
EM2 |
EM3 |
EM4 |
EM5 |
| PVC |
45 |
45 |
60 |
70 |
45 |
45 |
45 |
|
|
|
|
|
|
|
|
造膜性
薄膜（0.3ミル） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 厚膜（1.0ミル） |
○ |
○ |
- |
×
クラック |
○ |
○ |
○ |
| 耐海水性 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
乾燥性
23℃ 指触（hrs） |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 硬化（hrs） |
24< |
24< |
24< |
24< |
24< |
24< |
24< |
塗膜硬度
／3日乾燥後
鉛筆硬度 |
6B< |
6B< |
6B< |
6B< |
6B< |
6B< |
6B< |
| 振かん硬度／回数 |
14 |
8 |
- |
- |
17 |
17 |
13 |
| 耐盤木性試験 1日目 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
| 7日目 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
|
表中の評価基準 良好 ○＞□＞△＞▲＞× 不良
耐盤木性の評価基準は、試験方法に記載した通りであり、評価3が実用限界。
5℃では供試品は、すべてクラックが発生。
|

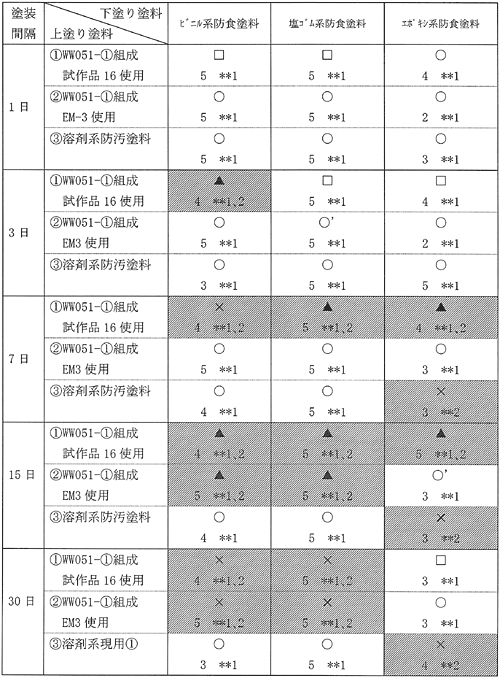

表4.2.4-8 付着性試験結果
|
評価基準 良好 ○＞○’＞□＞△＞▲＞× 不良
点数評価は、JIS5600-5-6付着性（クロスカット法）に準拠。
**1・・・バインダーコート内および防汚塗膜内の凝集破壊
**2・・・バインダーコートと防汚塗膜との間の層間剥離
**1、2・・・凝集破壊および層間剥離
|
（d）五次試験
低温時の乾燥性、耐クラック性を改善するため提供のあったアクリルエマルションEM8〜14を検討した。その結果、造膜助剤の増量により改善でき中でも樹脂単膜の造膜性はEM8及びEM12が良好であり、EM8組成（VOC: パープル色81g/L、赤錆色78g/L）にて実船への試験塗装を行った。供試塗料の物性試験結果を表4.2.4-9及び表4.2.4-10に示す。
表4.2.4-9 五次試験結果（EM-8組成）
| サンプル名 |
WW-051（1） |
溶剤系現用（1） |
|
|
|
|
|
|
| 使用樹脂 |
EM8 |
EM8 |
EM8 |
EM8 |
- |
| PVC |
45 |
50 |
55 |
60 |
- |
|
|
|
|
|
|
増膜性
薄膜（0.4ミルアプリケーター）
厚膜（0.8ミルアプリケーター）
|
○
○' |
○
○' |
○
△ |
○
△ |
○
○ |
塗膜硬度
振かん硬度／23℃（回）
|
- |
17 |
- |
- |
19 |
乾燥性
5℃ 指触（hrs）
硬化（hrs）
|
-
- |
0.8
24< |
-
- |
-
- |
0.8
24< |
| 23℃ 指触（hrs） |
- |
0.7 |
- |
- |
0.7 |
|
硬化（hrs）
|
- |
24< |
- |
- |
24< |
|
表4.2.4-10 五次試験結果（EM-9〜14組成）
| サンプル名 |
WW-051（1） |
|
|
|
|
|
|
|
| 使用樹脂 |
EM9 |
EM10 |
EM11 |
EM12 |
EM13 |
EM14 |
| PVC |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
|
|
|
|
|
増膜性
薄膜（0.4ミルアプリケーター）
厚膜（0.8ミルアプリケーター）
|
○
○' |
○
○' |
○
△ |
○
○' |
○
○' |
○
○ |
塗膜硬度
振かん硬度／23℃（回） |
- |
- |
- |
14 |
16 |
18 |
乾燥性
5℃ 指触（hrs）
硬化（hrs）
|
-
-
|
-
-
|
-
-
|
0.5
24< |
0.8
24< |
0.8
24< |
| 23℃ 指触（hrs） |
- |
- |
- |
0.3 |
0.5
|
0.7 |
|
硬化（hrs）
|
- |
- |
- |
24< |
24< |
24< |
|
|
