8. 添付資料
1. テストピース・浸食テスト・重量測定結果
サンプル
番号 |
材質 |
用途 |
試験前重量
（g） |
試験後重量
（g） |
重量差
（g） |
| Al |
SUS316（L） |
ブランク |
115.7334 |
115.7344 |
+0.0010→±0 |
| A2 |
SUS316（L） |
海水浸食 |
115.6597 |
115.6578 |
-0.0019→±0 |
| A3 |
SUS316（L） |
海水浸食 |
114.3104 |
114.3096 |
-0.0008→±0 |
| B1 |
SGP |
ブランク |
115.8461 |
115.8445 |
-0.0016→±0 |
| B2 |
SGP |
海水浸食 |
116.4087 |
116.2281 |
-0.1806
→-0.18 |
| B3 |
SGP |
海水浸食 |
116.3108 |
116.1494 |
-0.1614
→-0.16 |
| C1 |
SGP（白） |
ブランク |
118.0945 |
118.0920 |
-0.0025→±0 |
| C2 |
SGP（白） |
海水浸食 |
117.8347 |
117.8510 |
+0.0163
→+0.02 |
| C3 |
SGP（白） |
海水浸食 |
119.8540 |
119.8850 |
+0.0310
→+0.03 |
|
|
*重量差は、小数点以下2桁で（四捨五入）まるめる。
|
2. テストピース・浸食試験・概観目視試験結果

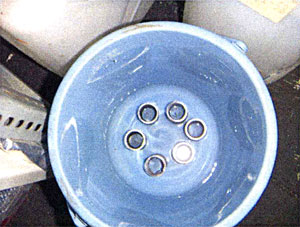

浸食試験状況
浸食試験開始時

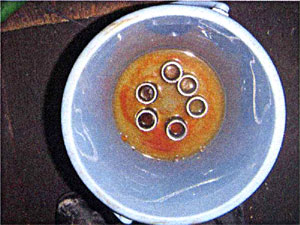

浸食試験状況
浸食試験完了時

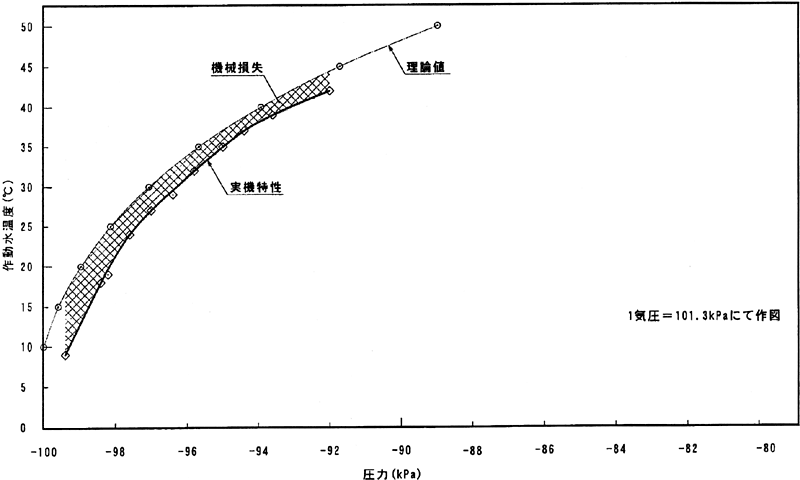

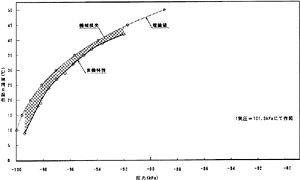

作動水温度VS平衡真空度曲線
| （拡大画面：19KB） |
 |
|
| 理論平衡真空度 |
|
実測平衡真空度 |
| 温度 |
飽和蒸気圧 |
飽和蒸気圧 |
|
貯水槽温度 |
真空乾燥室圧力 |
|
A |
B |
|
|
|
| ℃ |
mmHg |
kPa |
|
℃ |
kPa |
| 50 |
92.51 |
-88.97 |
|
42.0 |
-92.6 |
| 45 |
71.88 |
-91.72 |
|
39.0 |
-93.6 |
| 40 |
55.324 |
-93.93 |
|
37.0 |
-94.4 |
| 35 |
42.175 |
-95.68 |
|
35.0 |
-95.0 |
| 30 |
31.824 |
-97.06 |
|
32.0 |
-95.8 |
| 25 |
23.756 |
-98.13 |
|
29.0 |
-96.4 |
| 20 |
17.535 |
-98.97 |
|
27.0 |
-97.0 |
| 15 |
12.788 |
-99.60 |
|
24.0 |
-97.6 |
| 10 |
9.209 |
-100.07 |
|
19.0 |
-98.2 |
|
|
|
|
18.0 |
-98.4 |
|
|
|
|
9.0 |
-99.4 |
|
|
B = (A - 760) / 760×101.3
|
|
|
|
