表6.9 フラットバーの引張り試験結果（6）
部材形状：フラットバー
部材材質：SS 接着剤：SGA
母材材質：SS 接着面積：30cm
2
（拡大画面：85KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離
注：試験前に片側が剥離していたため、剥離部分を4mmのねじ2本で固定して試験を行った

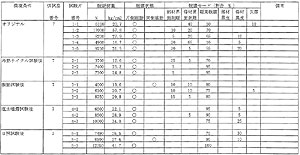

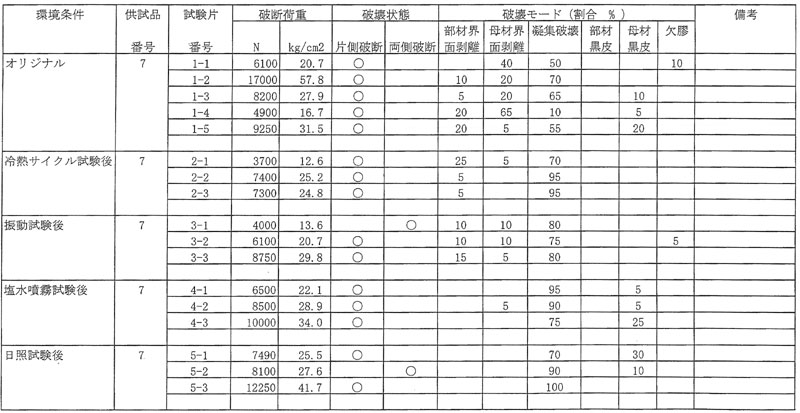

表6.10 フラットバーの引張り試験結果（7）
部材形状：フラットバー
部材材質：SUS 接着剤：エポキシ樹脂系接着剤
母材材質：SS 接着面積：30cm
2
（拡大画面：86KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離

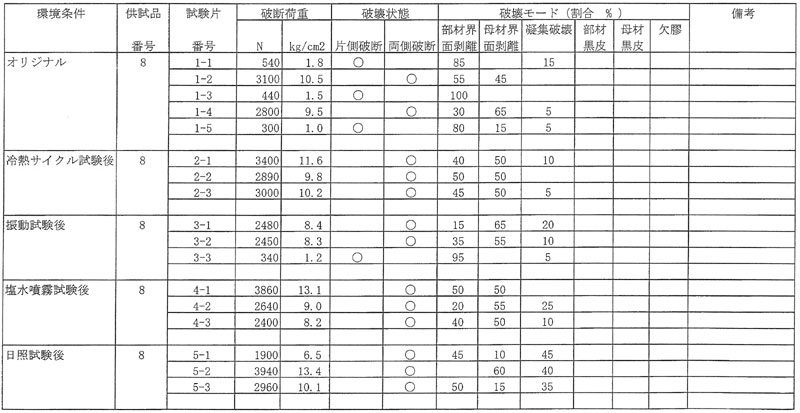

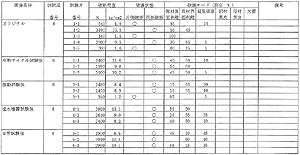

表6.11 フラットバーの引張り試験結果（8）
部材形状：フラットバー
部材材質：SUS 接着剤：SGA
母材材質：SS 接着面積：30cm
2
（拡大画面：84KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離

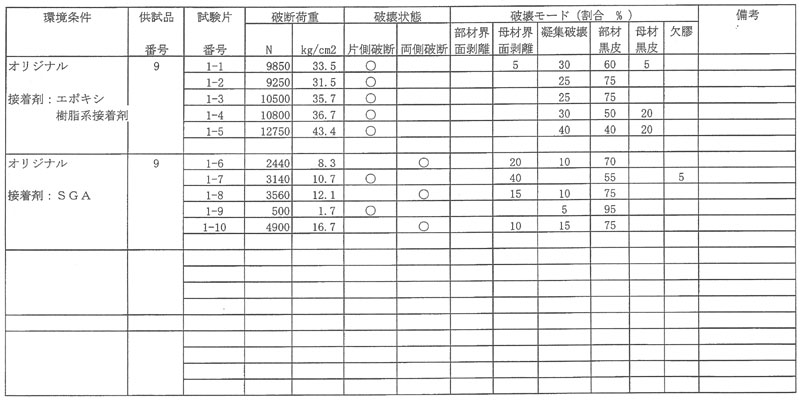

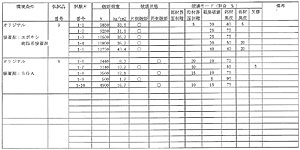

表6.12 フラットバーの引張り試験結果（9）
部材形状：フラットバー天井での接着作業
部材材質：SS 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：SS 接着面積：30cm
2
（拡大画面：75KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離

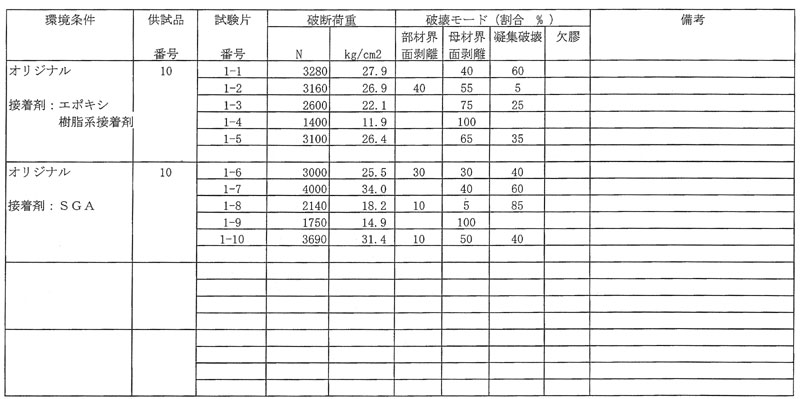

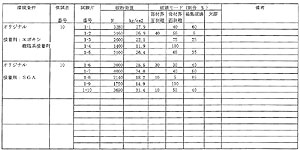

表6.13 三角台の引張り試験結果
部材形状：三角台
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：FRP 接着面積：12cm
2
（拡大画面：68KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
