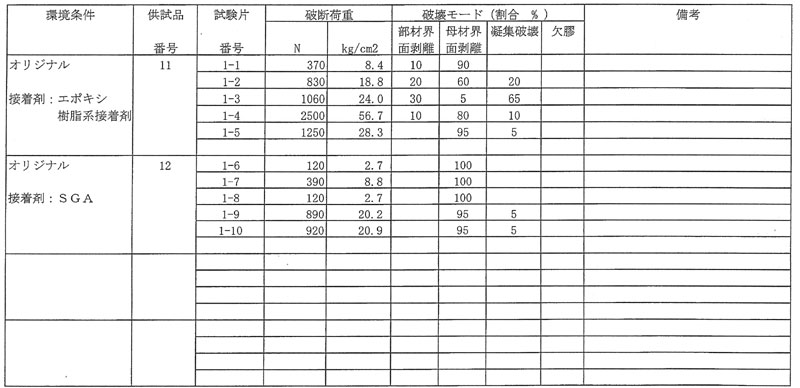

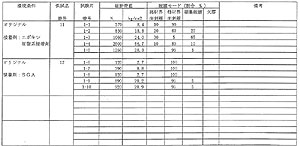

表6.14 L型フラットバーの引張り試験結果（1）
部材形状：L型フラットバー
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：アルミ 接着面積：4.5cm
2
（拡大画面：66KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ

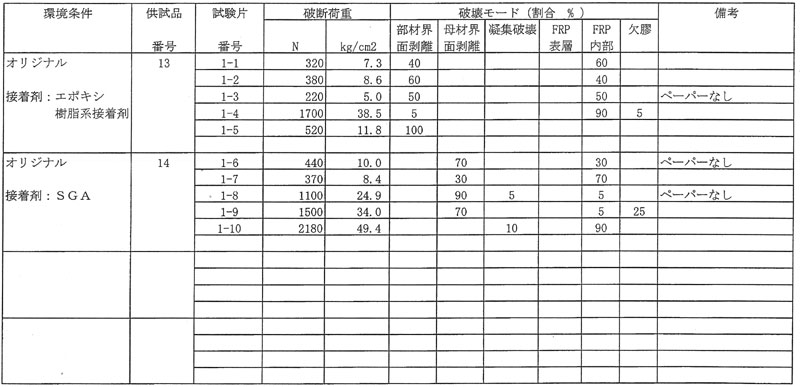

表6.15 L型フラットバーの引張り試験結果（2）
部材形状：L型フラットバー
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：FRP 接着面積：4.5cm
2
（拡大画面：69KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
FRP表層：FRP表層部の破壊 FRP内部：FRP内部の破壊

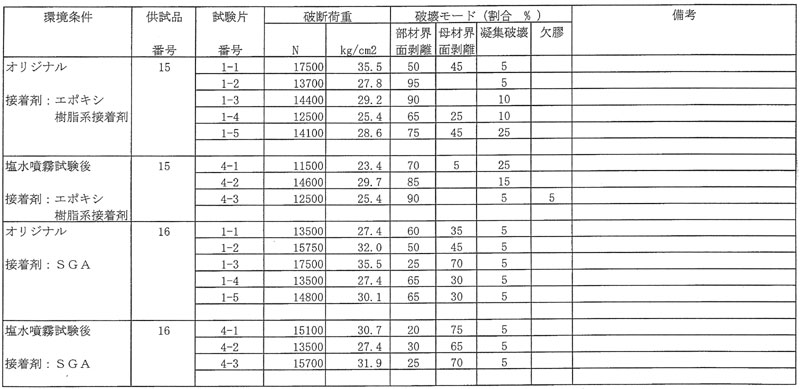

表6.16 コーミングの引張り試験結果（1）
部材形状：コーミング
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：アルミ 接着面積：50.24cm
2
（拡大画面：76KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ

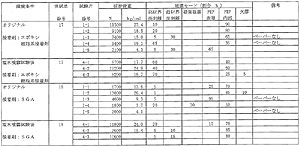

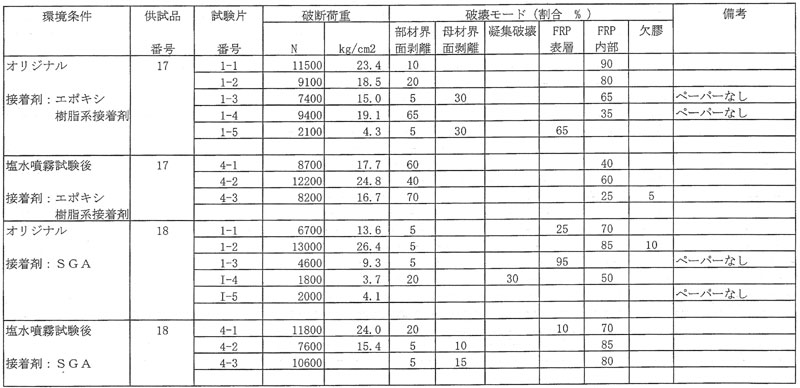

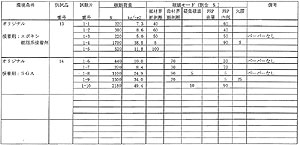

表6.17 コーミングの引張り試験結果（2）
部材形状：コーミング
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：FRP 接着面積：50.24cm
2
（拡大画面：79KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
FRP表層：FRP表層部の破壊 FRP内部：FRP内部の破壊

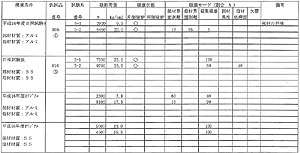

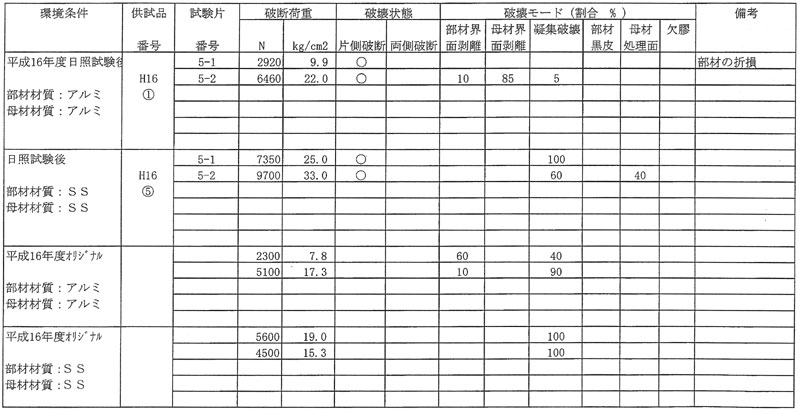

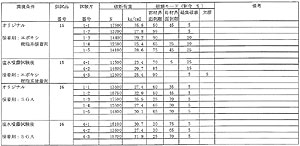

表6.18 平成16年度日照試験後の引張り試験結果
部材形状：フラットバー
部材材質：アルミ、SS 接着剤：エポキシ樹脂系接着剤、SGA
母材材質：アルミ、SS 接着面積：30cm
2
（拡大画面：78KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離
