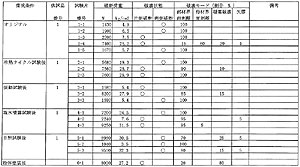

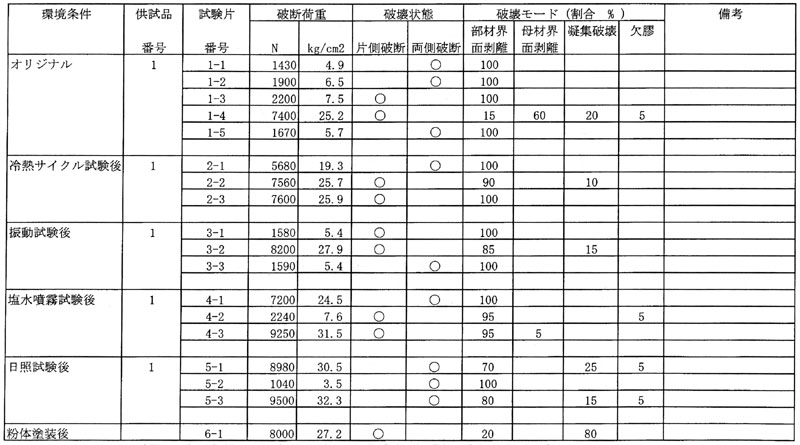

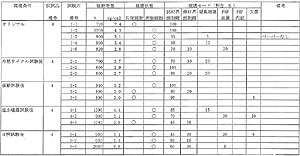

表6.4 フラットバーの引張り試験結果（1）
部材形状：フラットバー
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤
母材材質：アルミ 接着面積：30cm
2
（拡大画面：90KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ

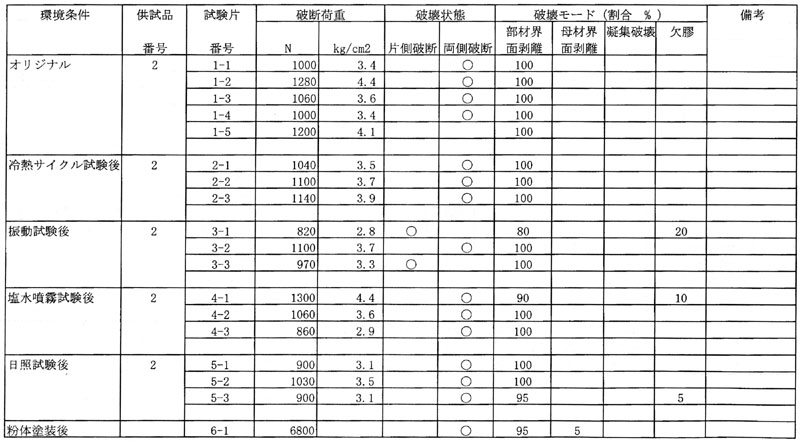

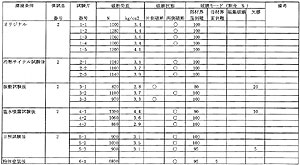

表6.5 フラットバーの引張り試験結果（2）
部材形状：フラットバー
部材材質：アルミ 接着剤：SGA
母材材質：アルミ 接着面積：30cm
2
（拡大画面：87KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ

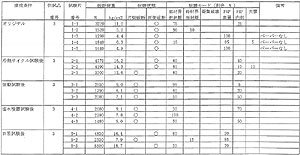

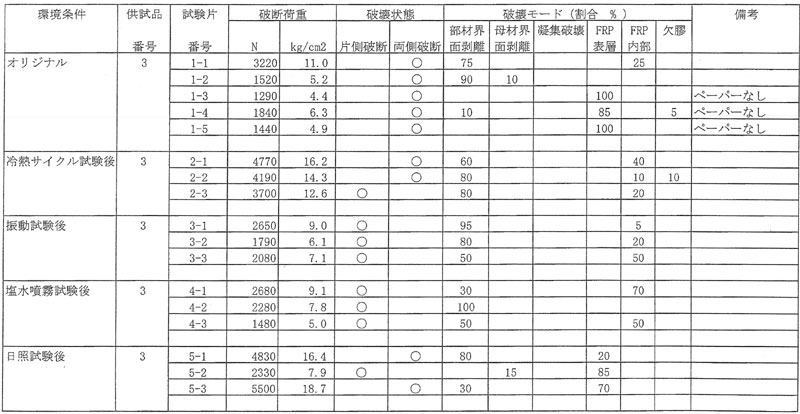

表6.6 フラットバーの引張り試験結果（3）
部材形状：フラットバー
部材材質：アルミ 接着剤：エポキシ樹脂系接着剤
母材材質：FRP 接着面積：30cm
2
（拡大画面：84KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
FRP表層：FRP表層部の破壊 FRP内部：FRP内部の破壊

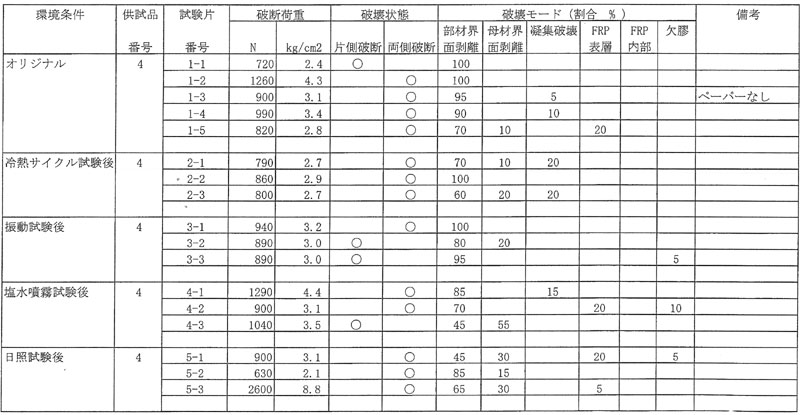

表6.7 フラットバーの引張り試験結果（4）
部材形状：フラットバー
部材材質：アルミ 接着剤：SGA
母材材質：FRP 接着面積：30cm
2
（拡大画面：80KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
FRP表層：FRP表層部の破壊 FRP内部：FRP内部の破壊

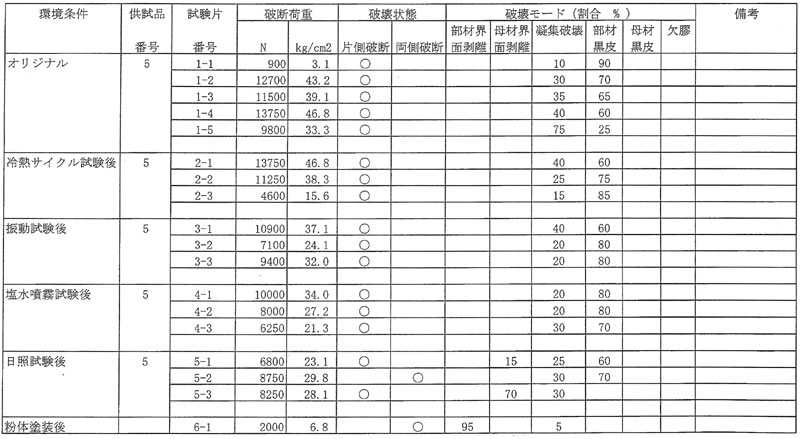

表6.8 フラットバーの引張り試験結果（5）
部材形状：フラットバー
部材材質：SS 接着剤：エポキシ樹脂系接着剤
母材材質：SS 接着面積：30cm
2
（拡大画面：89KB）
部材界面剥離：部材側の接着面の剥離 凝集破壊：接着剤の内部に生じた破壊
母材界面剥離：母材側の接着面の剥離 欠膠：接着剤の塗布漏れ
部材黒皮：部材黒皮の剥離 母材黒皮：母材黒皮の剥離
