表1 SMGT2の設計仕様
項目 |
単位 |
諸元 |
注記 |
出力 |
kW |
2,420 |
|
熱効率 |
% |
36.6 |
LHV基準注2) |
ガスジェネロータ回転数 |
rpm |
21,000 |
|
空気流量 |
kg/s |
9.5 |
|
圧縮機圧力比 |
- |
7.9 |
|
圧縮機断熱効率 |
% |
83.9 |
|
熱交換器温度効率 |
% |
75 |
|
熱交換器空気側圧損 |
% |
3 |
|
熱交換器空気側配管圧損 |
% |
1 |
|
熱交換器ガス側圧損 |
% |
4 |
|
燃焼効率 |
% |
99 |
|
燃焼器圧損 |
% |
4 |
|
ガスジェネタービン入口温度 |
℃ |
1150 |
|
ガスジェネタービン膨張比 |
- |
2.5 |
|
ガスジェネタービン断熱効率 |
% |
87.7 |
|
パワータービンロータ回転数 |
rpm |
12,500 |
|
パワータービン膨張比 |
- |
2.7 |
|
パワータービン断熱効率 |
% |
90.2 |
|
|
注1)性能はISO2314条件での値である。 (吸排気ダクト無し、外気温度=15℃、外気圧力=0.1013MPa、相対湿度60%) 注2)燃料A重油の場合 |
表2 SMGT2の構造仕様
部位 |
形式 |
備考 |
ガスタービン形式 |
再生開放2軸式 |
|
出力取出し方向 |
排気側 |
|
圧縮機 |
軸流圧縮機 |
4段 |
静翼可変式 |
遠心圧縮機 |
1段 |
|
燃焼器 |
マルチキャン型 低NOx燃焼器 |
|
ガスジェネレータ・タービン |
軸流2段 |
|
パワータービン |
軸流2段 |
静翼固定式 |
主軸受 |
ガスジェネレータ |
NO.1 |
滑り軸受 |
|
NO.2 |
滑り軸受 |
|
パワータービン |
NO.3 |
滑り軸受 |
|
NO.4 |
滑り軸受 |
|
熱交換器 |
プレートフィン型 またはチューブ型 |
|
吸気冷却システム |
吸収式冷凍機と吸気冷却器 |
|
|

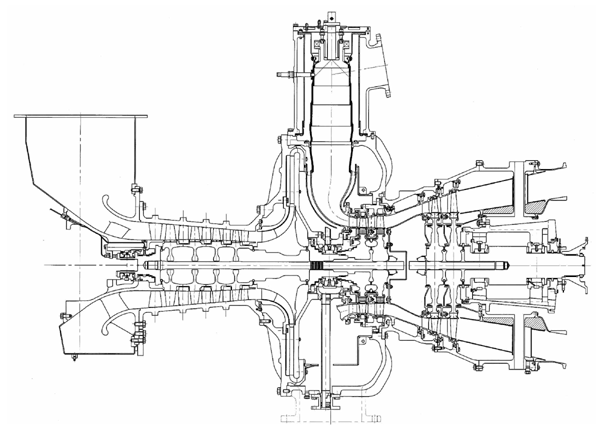

図1 SMGT2パワーセクション断面図
図2 研究開発スケジュール

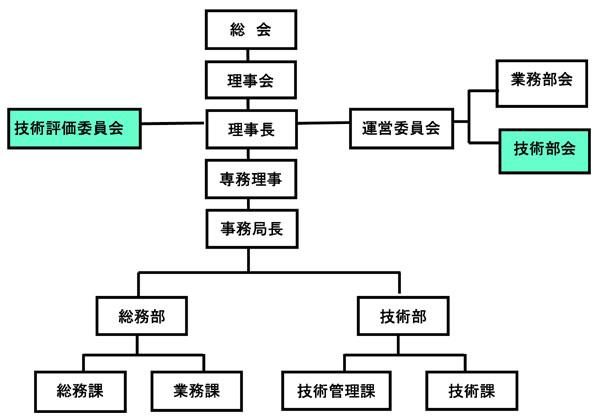

図3 SMGT技術研究組合組織図
|
|

|
