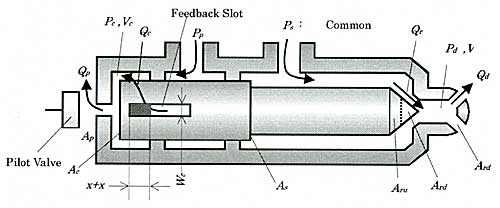

○針弁開時

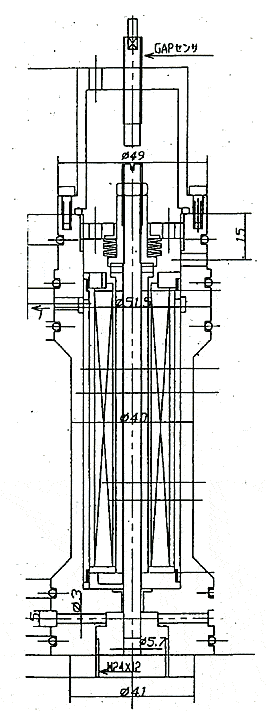

・超併歪アクチュエータに電流が加わるとパイロットバルブが開く

・針弁上部のボリューム内の油圧が開放されて、針弁がリフトとする。

　

○針弁閉時

・超磁歪アクチュエータへの電流を止めると、ばね力によりパイロットバルブが閉じる。

・針弁上部のボリューム内に油圧がかかり、針弁が閉じる。

　

○その他

・上部の作動油はタービン油を使用

・作動油の圧力は70MPaレベル

・アクチュエータでの電流信号は10A程度でPWM制御を採用

・今回のアクチュエータリフトは100μm
