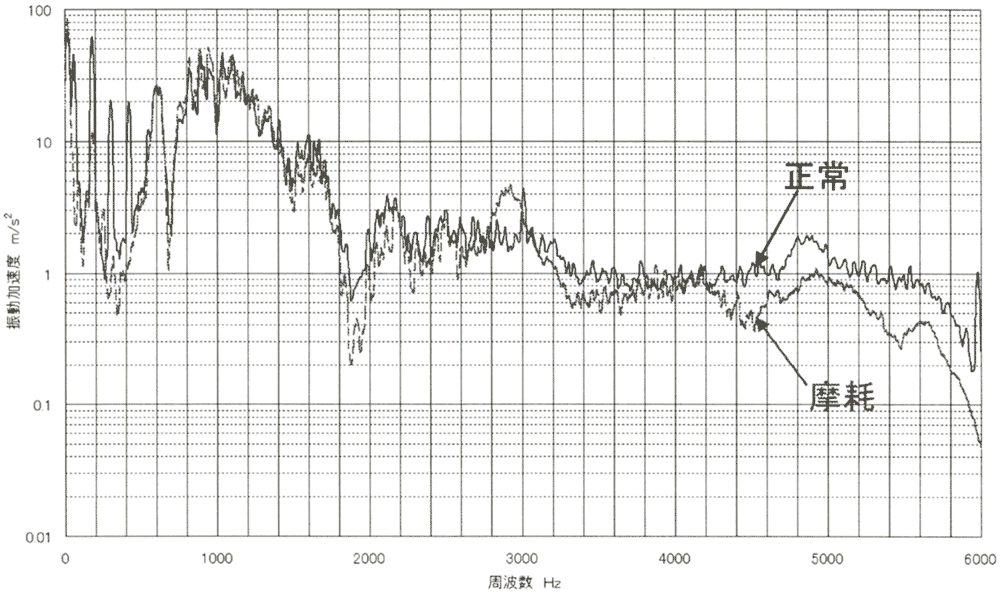

図2.5.2.3-5
第2気筒シリンダライナ（負荷300kW）
比較（時間ゲート：無し）
|
（拡大画面：102KB）
|
 |

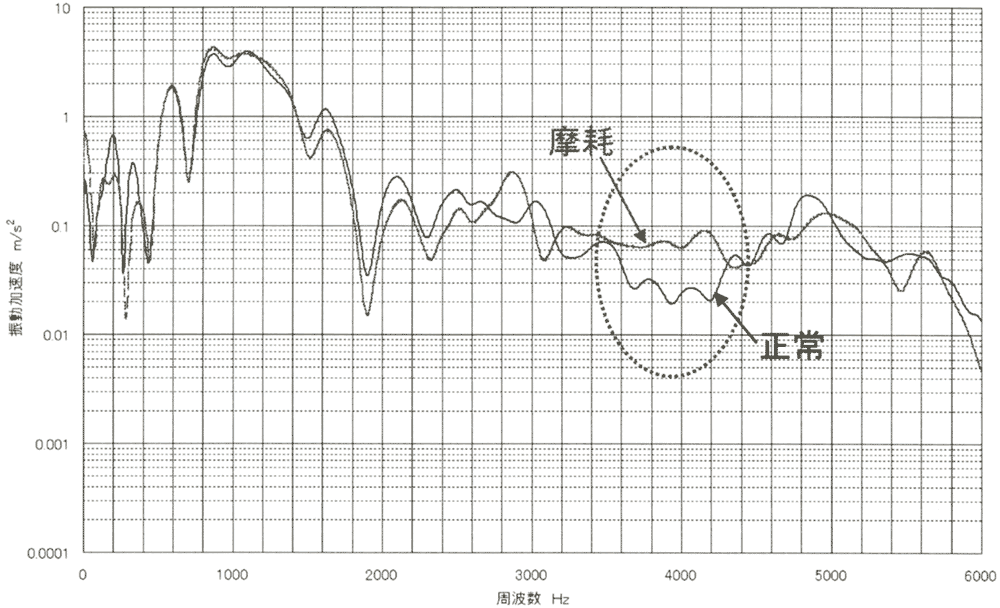

図2.5.2.3-6
第2気筒シリンダライナ（負荷300kW）
比較（時間ゲート：第2気筒爆発タイミング）
|
（拡大画面：106KB）
|
 |

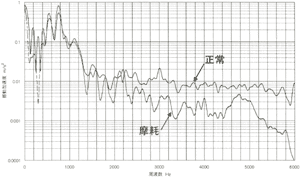

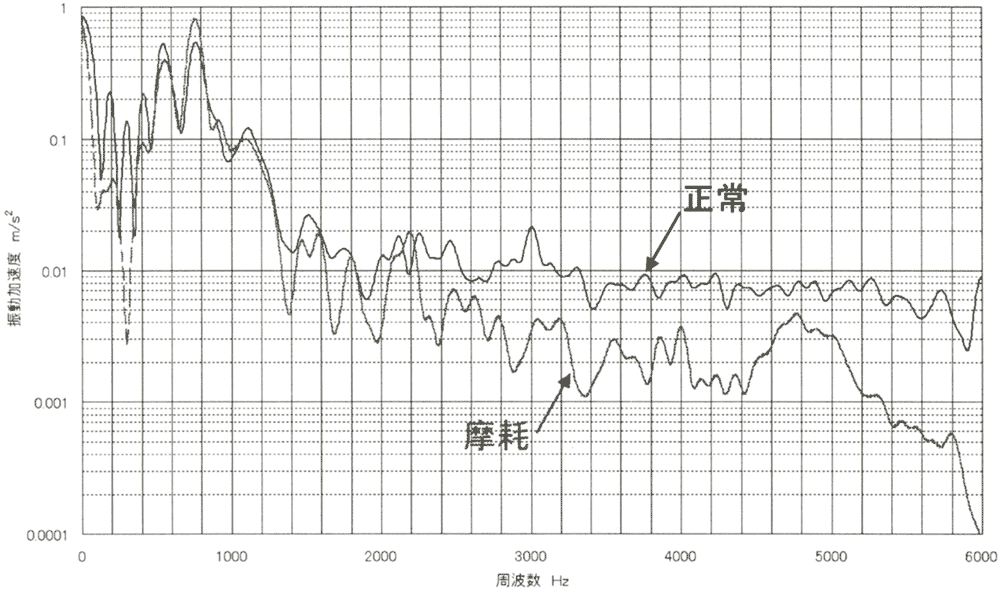

図2.5.2.3-7
第2気筒横シリンダライナ（負荷300kW）
比較（時間ゲート：第2気筒オーバー
ラップトップ上死点前60°）
|
（拡大画面：99KB）
|
 |

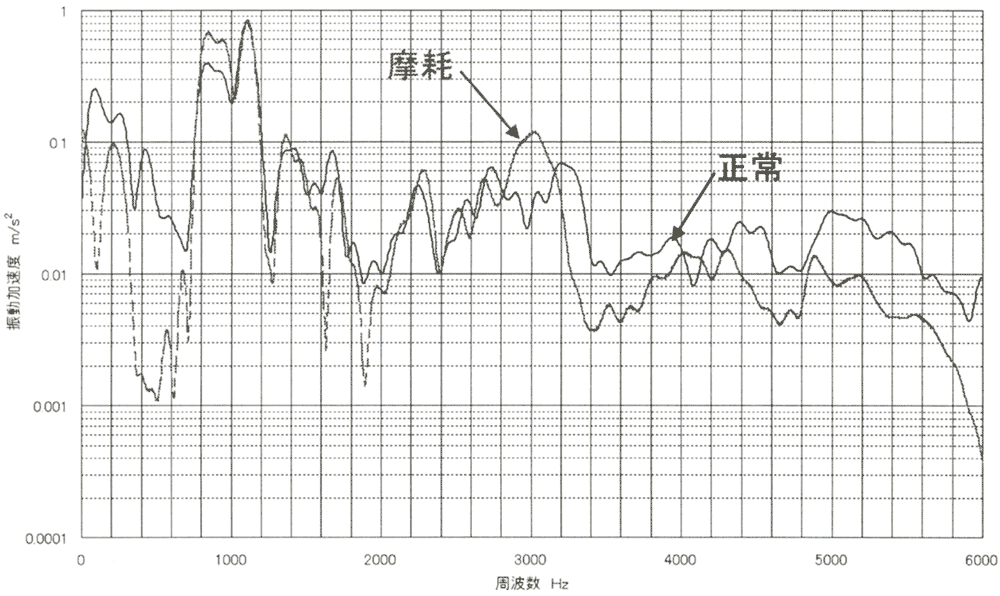

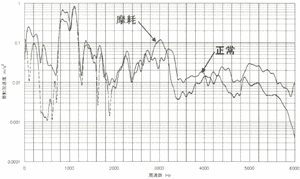

図2.5.2.3-8
第2気筒シリンダライナ
（負荷300kW）比較
（時間ゲート：第2気筒オーバー
ラップトップ上死点前110°）
|
（拡大画面：100KB）
|
 |
|
