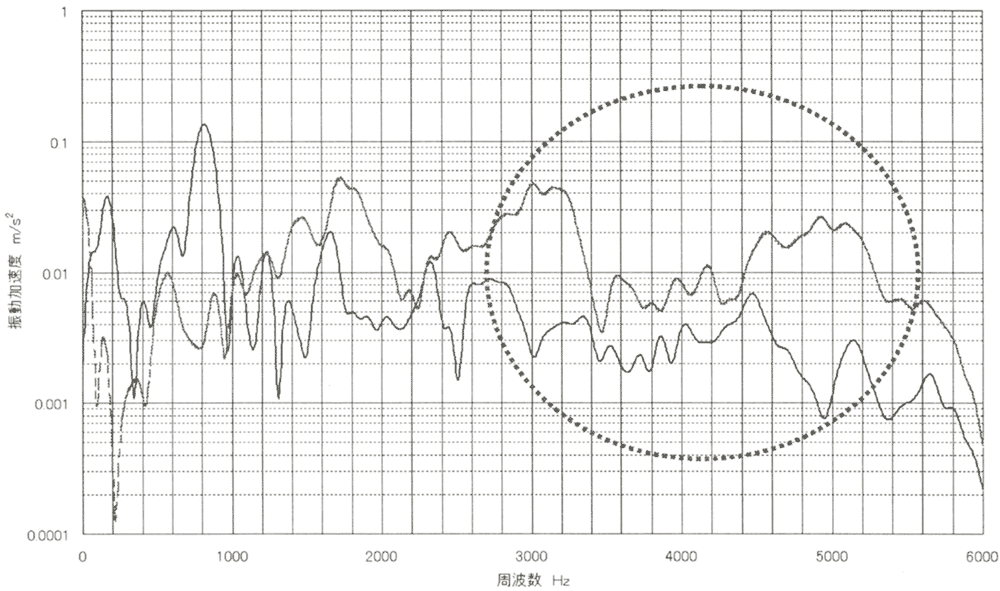

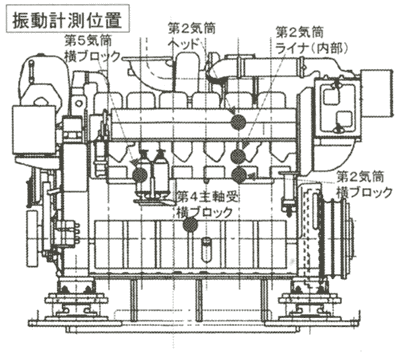

図2.5.2.2-11
第4主軸受横ブロック
（負荷300kW）比較
（時間ゲート：第4気筒爆発タイミング）
|
（拡大画面：108KB）
|
 |

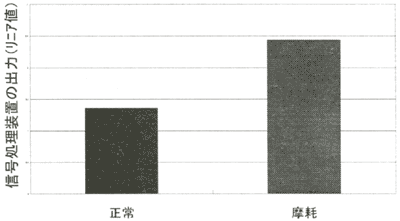

図2.5.2.2-12
第4主軸受横ブロック（負荷300kW）RMS値の比較
（時間ゲート：第4気筒爆発タイミング）
（図2.5.2.2-11の赤丸部分：
2.6〜5kHzのパーシャルオーバーオール値）

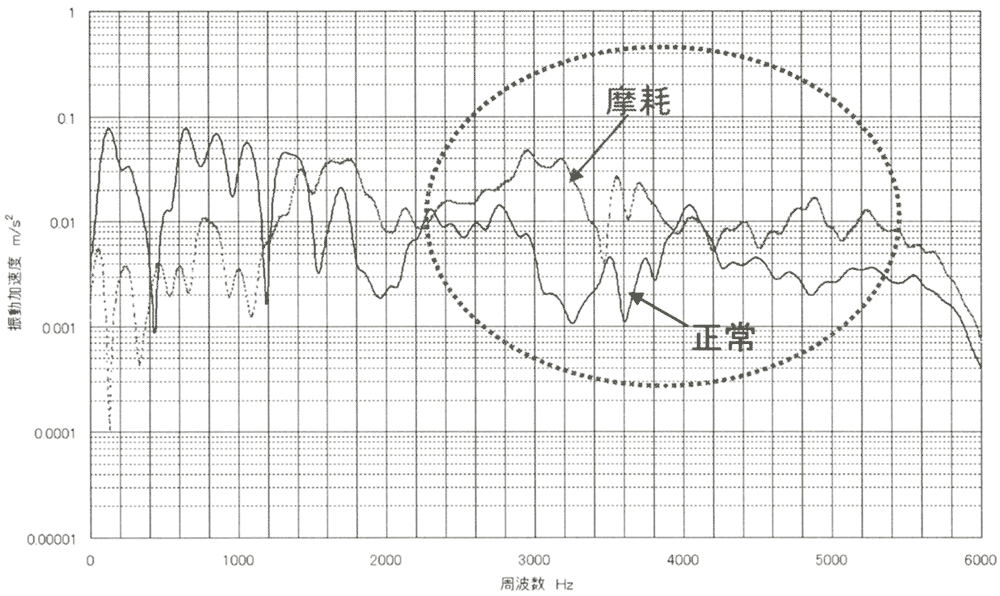

図2.5.2.2-13
第2気筒爆発位相で切出し
（負荷300kW）の比較
第4軸受ブロックの信号から切出し
|
（拡大画面：100KB）
|
 |

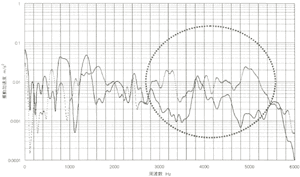

図2.5.2.2-14
第2気筒爆発位相で切出し
（負荷300kW）の比較
第2軸受ブロックの信号から切出し
|
（拡大画面：99KB）
|
 |
|
