図2.5.2.2-3

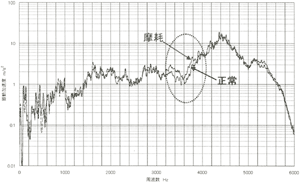

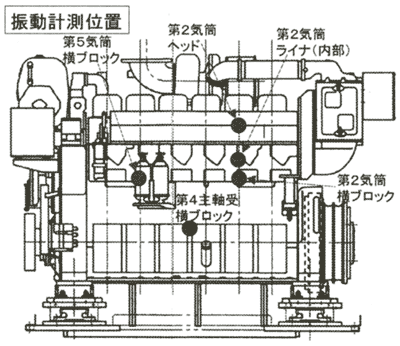

第5気筒横ブロック（負荷300kW）比較
（時間ゲート：無し）
|
（拡大画面：131KB）
|
 |
図2.5.2.2-4

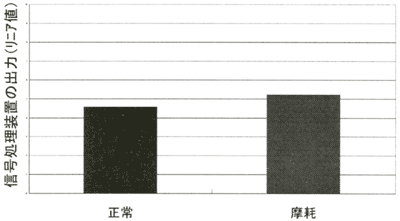

第5気筒横ブロック（負荷300kW）RMS値の比較
（時間ゲート：無し）
（図2.5.2.2-3の赤丸部分：
3.6〜4kHzのパーシャルオーバーオール値）
図2.5.2.2-5

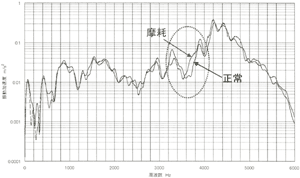

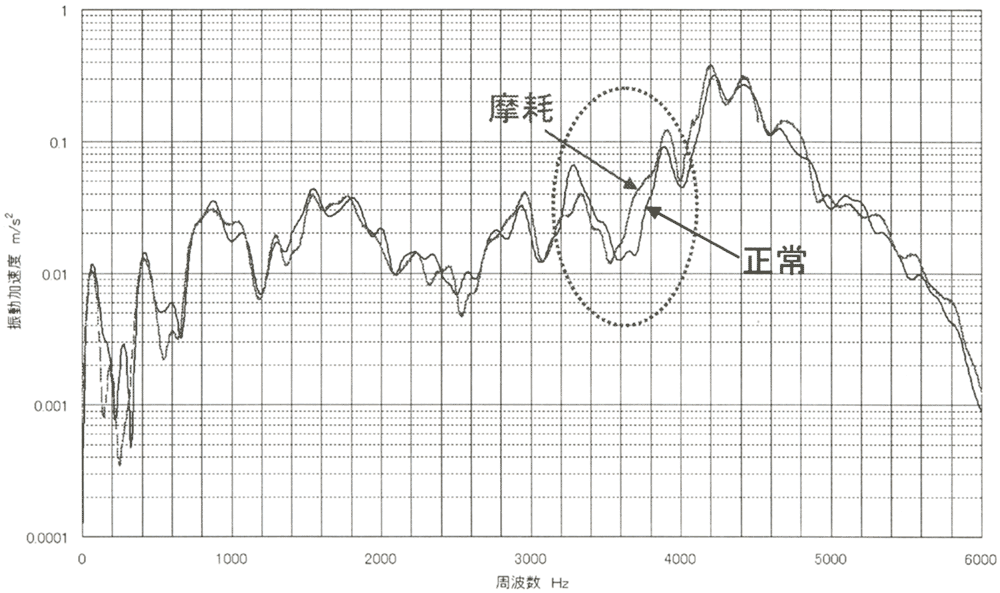

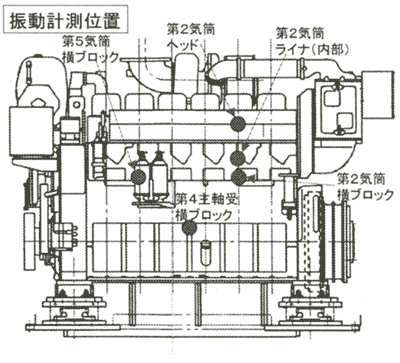

第5気筒横ブロック（負荷300kW）比較
（時間ゲート：第4気筒爆発タイミング）
|
（拡大画面：124KB）
|
 |
図2.5.2.2-6

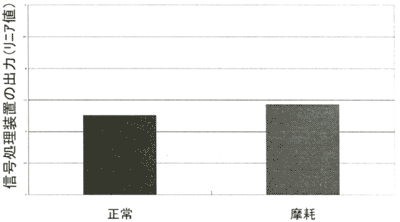

第5気筒横ブロック（負荷300kW）RMS値の比較
（時間ゲート：第4気筒爆発タイミング）
（図2.5.2.2-5の赤丸部分
3.6〜4kHzのパーシャルオーバーオール値）
|
