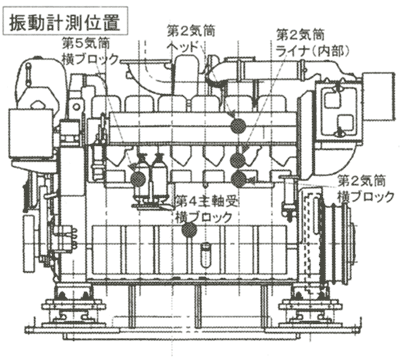

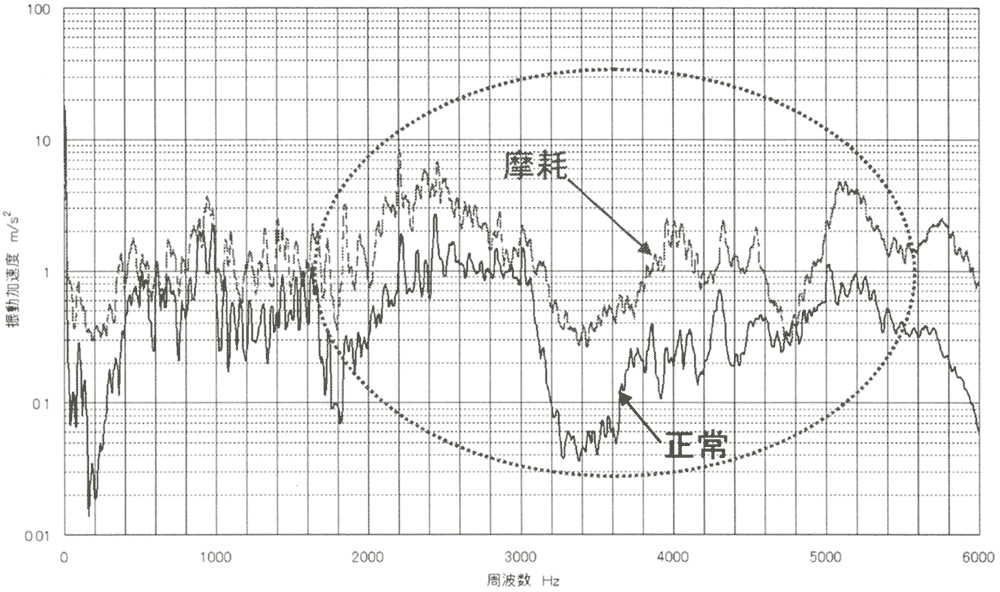

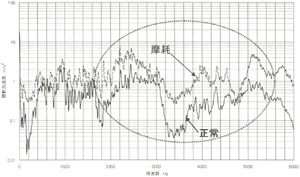

図2.5.2.1-3
第2気筒ヘッド（負荷0%）比較
（時間ゲート：無し）
|
（拡大画面：108KB）
|
 |

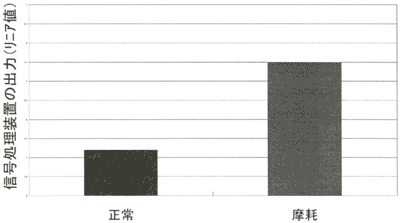

図2.5.2.1-4
第2気筒ヘッド（負荷0%）RMS値の比較
（図2.5.2.1-3の赤丸部分：
1.6〜5kHzのパーシャルオーバーオール値）

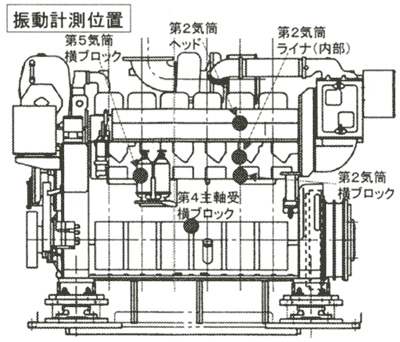

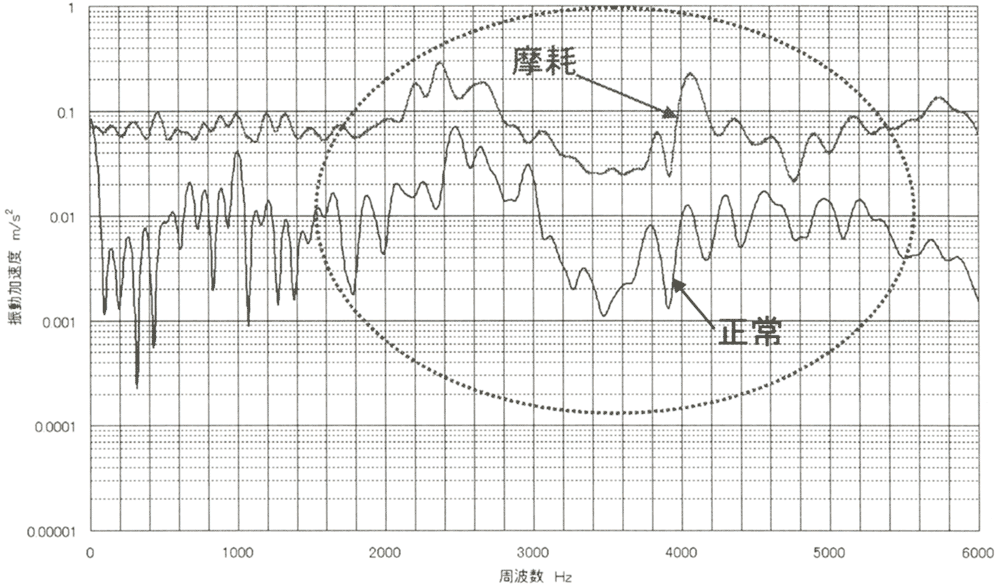

図2.5.2.1-5
第2気筒ヘッド（負荷0%）比較
（時間ゲート：第2気筒吸気弁着座タイミング）
|
（拡大画面：143KB）
|
 |

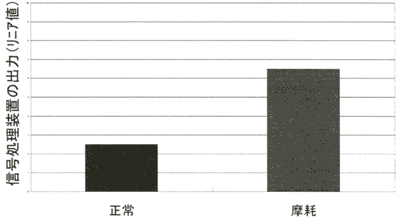

図2.5.2.1-6
第2気筒ヘッド（負荷0%）RMS値の比較
（時間ゲート：第2気筒吸気弁着座タイミング）
（図2.5.2.1-5の赤丸部分：
1.6〜5kHzのパーシャルオーバーオール値）
|
