| （拡大画面：15KB） |
 |
| （拡大画面：14KB） |
 |
| （拡大画面：14KB） |
 |
| （拡大画面：14KB） |
 |

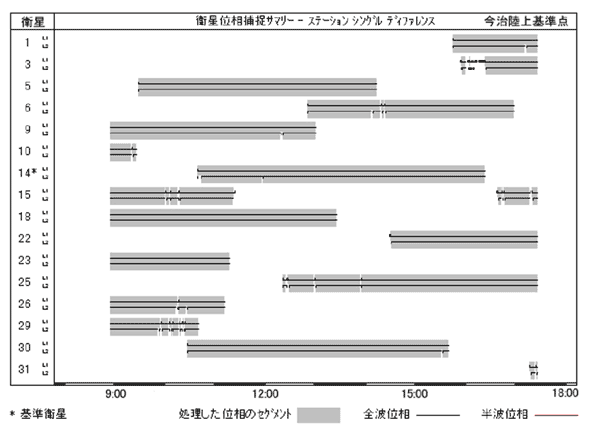

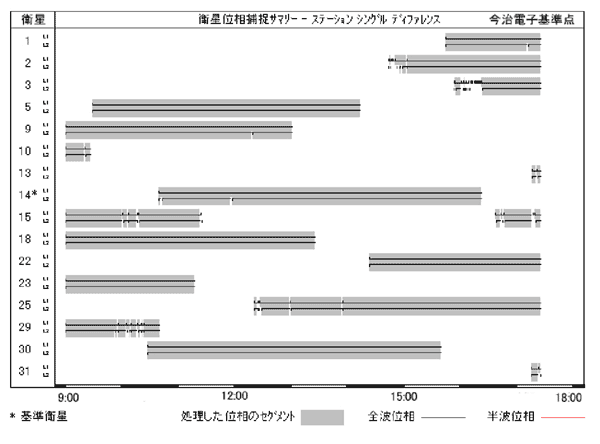

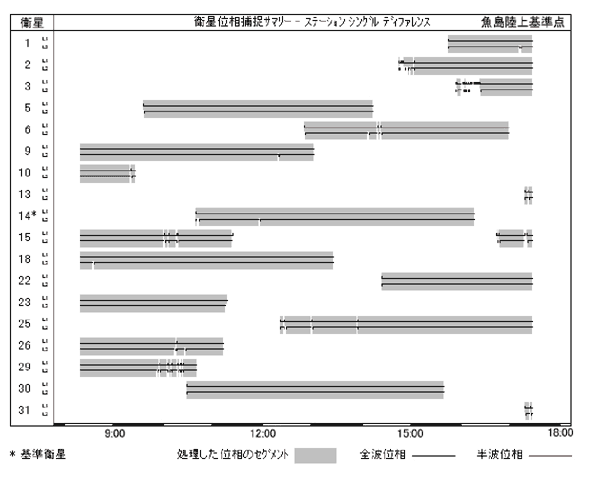

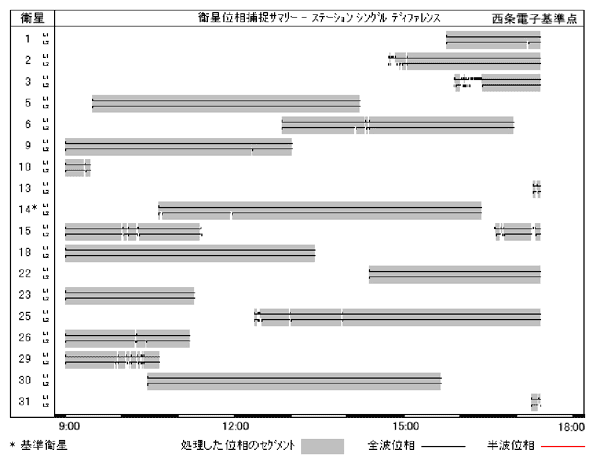

図17. 基準点と移動点の衛星位相捕捉サマリー（平成14年10月10日）
イ）今治港より宇品港データ解析
今治港より宇品港のKGPS測位データ解析は、国土地理院電子基準点を基準として算出した。測量海域近傍の電子基準点の概要を表13に、測量海域と基準点との位置関係を図18に示す。
表13 測量海域近傍の電子基準点概要
| 電子基準点 |
設置場所 |
機種
アンテナ |
緯度・経度
（WGS-84） |
楕円体高
（m） |
データ間隔 |
940078
広島熊野 |
広島県熊野町熊野中学校 |
ASHTECH ZーXII3
Rev.D（70718） |
34-20'25.2755"N
132-34'31.574"E |
293.896 |
30秒 |
960666
江田島 |
広島県江田島町石風呂児童公園 |
TRIMBLE4000SSI-RC
PermanentーL1/L2 |
34-15'39.3223"N
132-27'19.955"E |
57.478 |
30秒 |
960667
木江 |
広島県木江町木江幼稚園 |
ASHTECH Z-XII3
Rev.D（70718） |
34-12'36.2505"N
132-53'03.775"E |
46.728 |
30秒 |
950430
今治 |
愛媛県今治市大新田公園 |
TRIMBLE4000SSI-RC
PermanentーL1/L2 |
34-04'40.395200"N
132-59'24.8304"E |
41.883 |
30秒 |
|

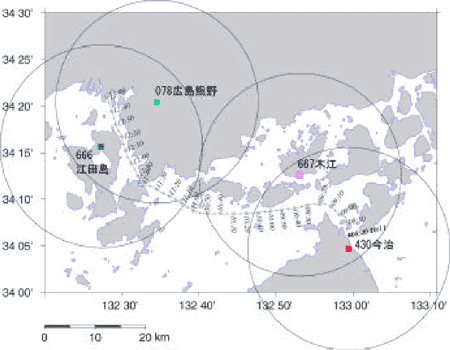

図18 測量船の航跡と基準点の位置関係
図18の円は、各基準点から20kmである。4基準点をそれぞれ基準として算出した測量船の測位結果（楕円体高）を図19に示す。
図19より、広島熊野を基準とした結果は全体としてやや低く、12時前後にはフロート解がある。また、木江による処理結果は、平均よりもやや高めの傾向を示す。広島熊野の基準点は他の基準点に比べ標高が約200m高い。木江及び広島熊野の電子基準点はASHTECの装置を使用し、江田島及び今治の電子基準点はTRIMBLEのものを使用している。なお、移動点に用いたものはTRIMBLEである。
| （拡大画面：23KB） |
 |

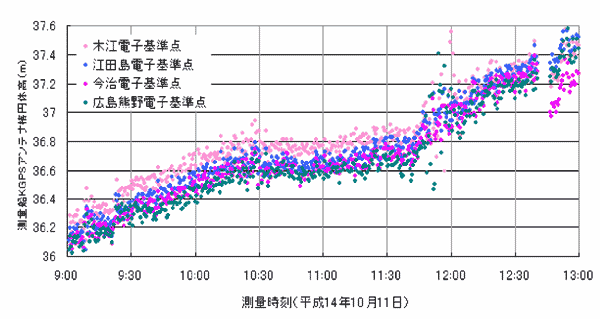

図19 今治から宇品への航海の電子基準点ごとのK−GPS測位解析結果の比較
なお、この区間のデータについては、装置設備の都合上動揺データを取得していない。
|
