6.6 機関室などにおける電気機器の取付要領
取付け場所は、取扱い、操作に便利な場所を選ぶこと。
ピラーに取付ける場合、取付足の金物が通行の邪魔にならないように注意すること。

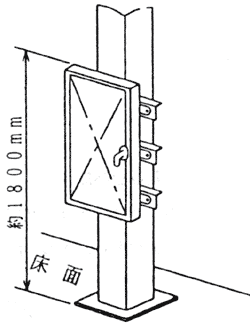

図6.4 分電箱の取付け例
取扱い、操作に便利な場所を選ぶこと。
図6.5 始動器の取付け例
（1）保守点検の便を考慮し、作業者が近寄り易い場所を選定する。
（2）人の手が届く範囲が望ましい。少なくとも脚立に立ってチェックできる範囲とする。

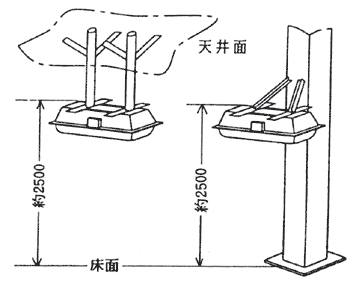

図6.6 大型電線接続箱の取付け例
（1）周囲のパイプ、トランクなどの障害がある場合は、その都度、高さの調整をすること。
（2）照明効果があり、かつ、脚立で管球の取替えが可能な場所及び高さとする。
図6.7 蛍光灯の取付け例

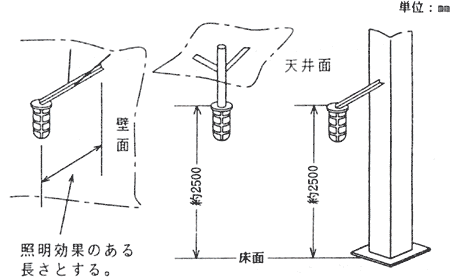

図6.8 白熱灯の取付け例
|
