5.4 hull_cross_sections（船体横断面）
hull_cross_sections UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係を表形式で解説する。
Hull_cross_section（4.2.103）；船体横断面
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム。一つ以上の生産活動中に用いられる、個別に認識可能なもの。
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_structure（4.2.116） |
；Item_relationshipにより関係付けられたアイテムを保持可能な物
external_items；自分自身に対し、局所的あるいは外部に所属するアイテムを規定。
external_relationships；自分に属するアイテムとの関係
items；アイテム
relationships；関係 |
| Hull_cross_section（4.2.103） |
；船体横断面 |
|

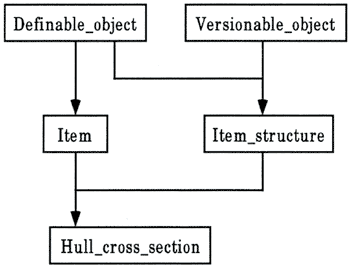

本エンティティーは二階層の多重継承を持つため、継承関係をツリーで示す。
| （拡大画面：93KB） |
|

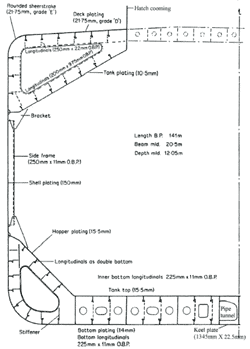

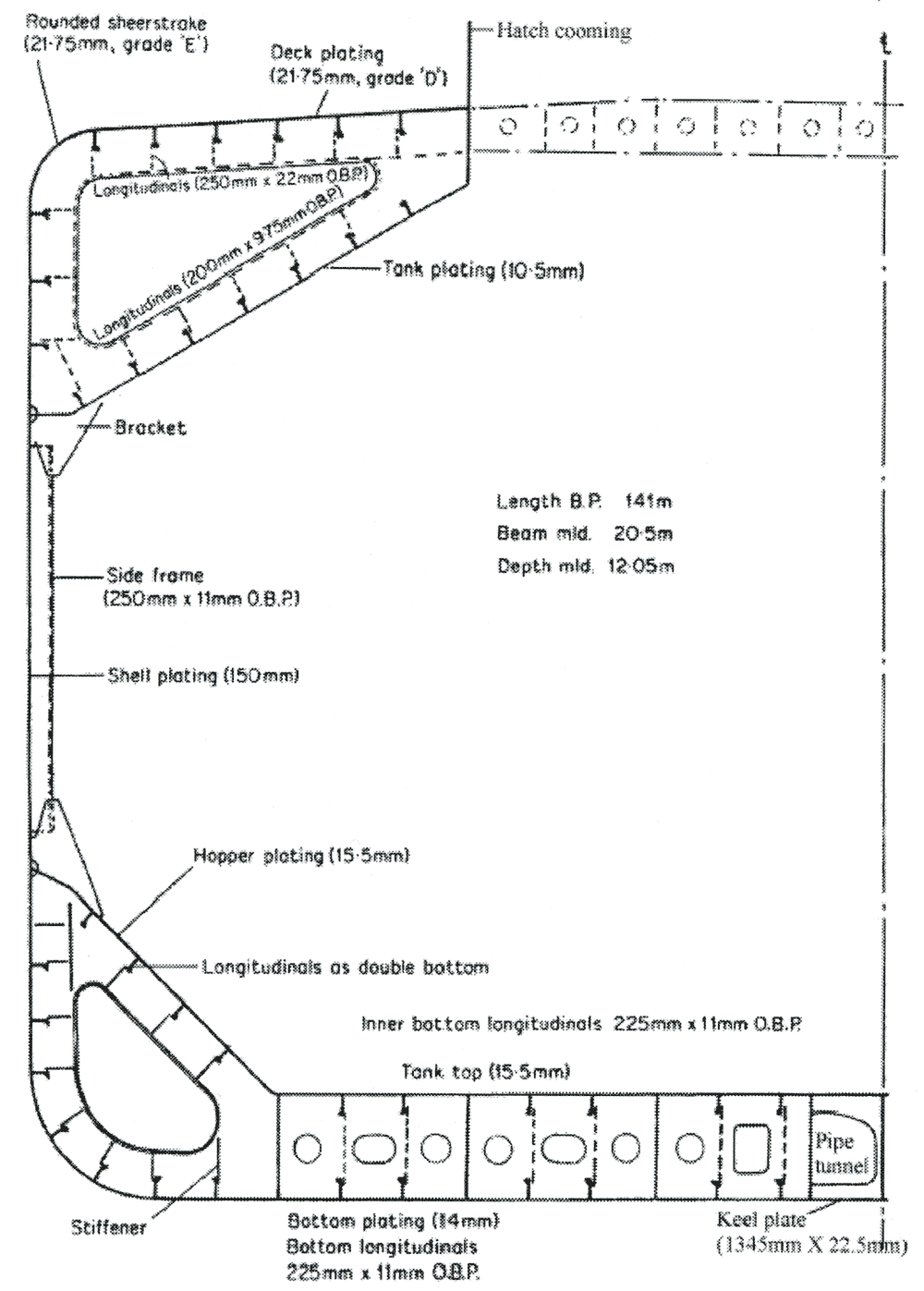

Hull cross section of a bulk carrier
Hull_cross_section_design_definition（4.2.105）；船体横断面設計定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Hull_cross_section_design_definition（4.2.105） |
；船体横断面設計定義
defined_for；定義の対象となる船体横断面
fare_area_buckling；海面により上方に押される力に対抗する船体前部
mirrored_symmetry；船体横断面が対称かどうかを規定 |
|
Flare_area（4.2.90）；船体前部フレア部
| Flare_area（4.2.90） |
；船体前部フレア部
area；前部垂線からルール船長さO.2Lまでの暴露甲板面積と、それに対応する夏季満載喫水線での面積との違いを規
height；前部垂線位置および船体中心線での、ベースラインから暴露甲板までの高さを規定。 |
|
Items UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係を表形式で解説する。
Ship（4.2.203）；船
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム。一つ以上の生産活動中に用いられる、個別に認識可能なもの。
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Ship（4.2.203） |
；船
single_hull_or_class；単独の船もしくはシリーズ船のいずれに対しデータ交換が適用されるのかを規定。
ship_items；特定の船を構成することが可能なオブジェクト
units；船モデルに現れるあらゆる寸法を表現するために事前定義された単位系への参照 |
|
Item_relationship（4.2.115）；二個のアイテム間の関係を定義する物
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
|
Item_structure（4.2.116）；Item_relationshipにより関係付けられたアイテムを保持可能な構造
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_structure（4.2.116） |
；Item_relationshipにより関係付けられたアイテムを保持可能な物
external_items；自分自身に対し、局所的あるいは外部に所属するアイテムを規定。
external_relationships；自分に属するアイテム間の外部関係
items；アイテム
relationships；関係 |
|
|
