5.3 design_loads（設計荷重）
design_loads UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係を表形式で解説する。
Design_still_water_bending_moment（4.2.59）；静水中設計曲げモーメント
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Bending_moment（4.2.13） |
；曲げモーメント |
| Design_still_water_bending_moment（4.2.59） |
；静水中設計曲げモーメント

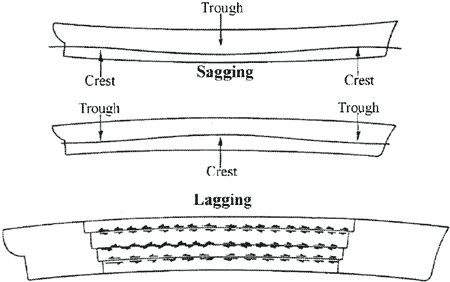

hogging_amidship；船体中央でのホッギングモーメント
sagging_amidship；船体中央でのサッギングモーメント |
|

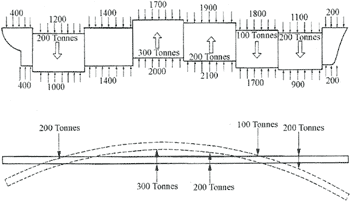

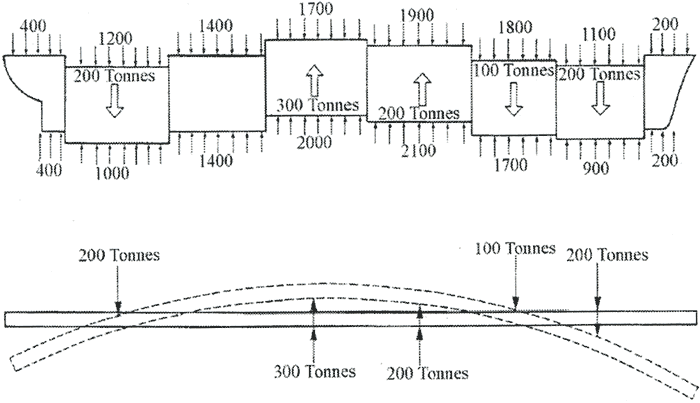

Bending moment
| （拡大画面：25KB） |
|
Design_still_water_bending_moment
Design_vertical_wave_bending_moment（4.2.62）；波浪中設計曲げモーメント
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Bending_moment（4.2.13） |
；曲げモーメント |
| Design_vertical_wave_bending_moment |
（4.2.62）；波浪中設計曲げモーメント
hogging；船体中央でのホッギングモーメント
sagging；船体中央でのサッギングモーメント |
|
Maxmum_permissible_still_water_bending_moment（4.2.131）；静水中最大許容曲げモーメント
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Bending_moment（4.2.13） |
；曲げモーメント |
| Design_vertical_wave_bending_moment |
（4.2.62）；波浪中設計曲げモーメント
hogging；船体中央でのホッギングモーメント
sagging；船体中央でのサッギングモーメント |
|
Design_still_water_shear_force（4.2.60）；静水中設計せん断力
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Shear_force（4.2.199） |
；せん断力 |
| Design_still_water_shear_force（4.2.60） |
；静水中設計せん断力
table_of_shear_force_values；船体に沿った設計せん断力分布 |
|
Design_vertical_wave_shear_force（4.2.63）；波浪中縦せん断力
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Shear_force（4.2.199） |
；せん断力 |
| Design_vertical_wave_shear_force（4.2.63） |
；波浪中縦せん断力
nagative_value；船体中央におけるマイナスのせん断力値
positive_value；船体中央におけるプラスのせん断力値 |
|
Maximum_permissible_still_water_shear_force（4.2.132）；静水中最大許容せん断力
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_load（4.2.58） |
；設計荷重
defined_for；設計荷重の定義の対象となる船 |
| Shear_force（4.2.199） |
；せん断力 |
| Maximum_permissible_still_water_shear_force（4.2.132） |
；静水中最大許容せん断力
table_of_max_shear_force_values；船体に沿った最大の許容せん断力分布 |
|
Maximum_permissible_swbm_values（4.2.133）；静水中最大許容曲げモーメント値
| Maximum_permissible_swbm_values（4.2.133） |
；静水中最大許容曲げモーメント値
hogging；最大ホッギングモーメント値
position；船体後部垂線からホッギング／サッギングモーメント計測位置までの距離。フレームまたはステーション位置で与えられる。
sagging；最大サッギングモーメント値 |
|
Maximum_permissible_swsf_values（4.2.134）；静水中最大許容せん断力値
| Maximum_permissible_swsf_values（4.2.134） |
；静水中最大許容せん断力値
nagative_value；マイナスの最大せん断力値
position；船体後部垂線からせん断力計測位置までの距離。フレームまたはステーション位置で与えられる。
positive_value；プラスの最大せん断力値 |
|
Design_sfwsf_values（4.2.61）；せん断力設計値
| Design_sfwsf_values（4.2.61） |
；せん断力設計値
nagative_value；マイナスのせん断力値
position；船体後部垂線からせん断力計測位置までの距離。フレームまたはステーション位置で与えられる。
positive_value；プラスのせん断力値 |
|
|
