5.6 product_structures（製品構造）
Product_structures_UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係を表形式で解説する。
本UoFには以下の種類のエンティティーがある。
（1）組立
（2）特徴
（3）部品
（4）システム
（1）組立

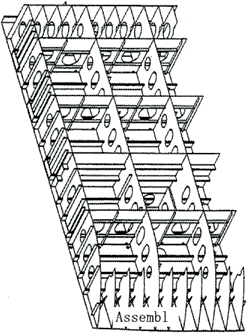

Assembly（4.2.7）；製造の点から見た組み立ての階層構造を示す物
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_structure（4.2.116） |
；Item_relationshipにより関係付けられたアイテムを保持可能な物
external_items；自分自身に対し、局所的あるいは外部に所属するアイテムを規定。
external_relationships；自分に属するアイテムとの外部関係
items；アイテム
relationships；関係 |
| Assembly（4.2.7） |
；製造の観点から見た組み立ての階層構造を示す物
the_class；組み立てのクラスを示す名称 |
|

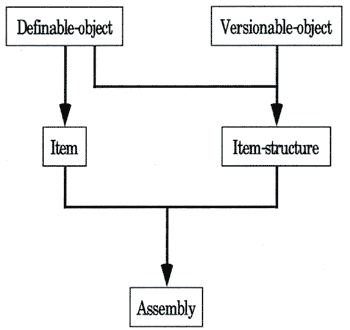

本エンティティーは二階層の多重継承を持つため、継承関係をツリーで示す。
Assembly_relationship（4.2.11）；アセンブリとアイテムとの関係を記述するもの
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| Assembly_relationship（4.2.11） |
；アセンブリと、アセンブリのメンバーであり得るアイテムとの係を記述するもの。
item_1；Item_relationshipから継承されたitem_1の属性の再定義。関係する他の部品またはアセンブリ |
|
（2）特徴
Comosite_feature（4.2.39）；他の複数の特徴により構成される復号特徴
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Feature（4.2.84） |
；特徴。船の構造要素の設計および製造の詳細。 |
| Composite_feature（4.2.39） |
；他の複数の特徴により構成される復号特徴
composed_of；復号特徴を構成する特徴 |
|
Explicit_feature_design_definition（4.2.79）
；明示的な形状表現による特徴の定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Feature_design_definition（4.2.85） |
；特徴の定義
defined_for；定義の対象となる物 |
| Explicit_feature_design_definition（4.2.79） |
；明示的な形状表現による特徴の定義
representation；幾何形状 |
|
Feature_relationship（4.2.86）；特徴と他のアイテムとの関係
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| Feature_relationship（4.2.86） |
；特徴と他のアイテムとの関係
item_1；関係する特徴 |
|
|
