5.2.424 4.2.260 Physical_design_view
Physical_design_viewはPlant_item（原文4.2.285 参照）の物理的で空間的な特性を記述するPlant_item_design_view（原文4.2.293 参照）の一タイプである。
Pipeは一定の半径をもち、熱あるいは粒子の流れの方向をもち、筒状の円柱を形成するPiping_component（原文4.2.265 参照）の一タイプである。いずれのPipeも次のいずれになるかもしれない。Mitre_bend_pipe（原文4.2.243 参照）、Nipple（原文4.2.244 参照）、Straight_pipe（原文4.2.370 参照）、or Swept_bend_pipe（原文4.2.387 参照）。
注記1） |
|
多くの場合、Pipeは（ANSI）B36.10およびANSI B36.19.のような国際的な標準に表される呼び径寸法への要求に一致するだろう。 |
|
|
|
この定義はPipeとしての考えから自由なホースおよびチューブを含む。 |
Pipeに関連付けられたデータを下記。
−additional_length;
−end_1_connector;
−end_2_connector.
5.2.426 4.2.261.1 additional_length
additional lengthは設置不良を許容するために設計された伸張分のPipeの長さを示す。
5.2.427 4.2.261.2 end_1_connector
end_1_connectorはPipeのひとつの端部に接続するPiping_connector（原文4.2.267 参照）を示す。
5.2.428 4.2.261.3 end_2_connector
end_2_connectorは他のPipeの端部に接続するPiping_connector（原文4.2.267 参照）を示す。
5.2.429 4.2.262 Pipe_closure
Pipe_closureはPiping_component（原文4.2.265 参照）の端部付近で用いるFitting（原文4.2.130 参照）の一タイプである。いずれのPipe_closureも次のいずれかになるかもしれない。Cap（原文4.2.27 参照）、Plug（原文4.2.305 参照）、or Plate（原文4.2.304 参照）。
注記） |
|
1 Blind_flange（原文4.2.7 参照）オブジェクトalso perform the funnction of closing Piping_system（原文4.2.274 参照）。 |
However、 industry terminology treats them differently and they have been defined as separateオブジェクト。
注記） |
|

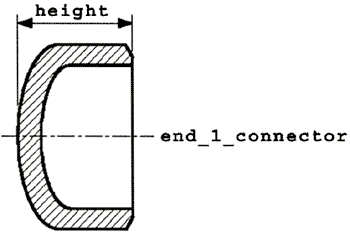

下図はPipe_closureにおける一般的な溶接されたPipeのCapである。 |
Pipe_closureに関連付けられたデータを下記。
−end_1_connector;
−shape_type.
5.2.430 4.2.262.1 end_1_connector
end_1_connectorはPipe（原文4.2.261 参照）に接続するPiping_connector（原文4.2.267 参照）を示す。
5.2.431 4.2.262.2 shape_type
shape_typeはその形状に基づくPipe_closureの分類を示す。
例） |
|
Pipe_closureのshape_typeの例は矩形あるいは円形を含む |
5.2.432 4.2.263 Piping_assembly
Piping_assembly is an assembled collection of piping Plant_item （原文4.2.285 参照）オブジェクト。
Piping_assemblyに関連付けられたデータを下記。
−piping_assembly_number.
piping_assembly_numberはPiping_assemblyを指示する文字や数字識別を示す。
注記） |
|
Piping_asemblyはtransportation、fabrication、あるいは立ち上げ要求に合わせて定義されるかもしれない。 |
5.2.433 4.2.264 Piping_assembly_assignment
Piping_assembly_assignmentはPiping_component（原文4.2.265 参照）に属するPiping_assembly（原文4.2.263 参照）の識別子である。
5.2.434 4.2.265 Piping_component
Piping_componentは基本的な機能を流体の操作と運搬とするpiping_system_components（原文4.2.275 参照）の一タイプである。
いずれのPiping_componentも次のいずれかになるかもしれない。
Fitting（原文4.2.130 参照）、Pipe（原文4.2.261 参照）、or Valve（原文4.2.406 参照）。
Piping_componentに関連付けられたデータを下記。
−pmi_record;
−side_connector;
−standard_point;
−mill_sheet_number.
5.2.435 4.2.265.1 pmi_record
pmi_recordはPiping_componentのための材質を識別するための文書の識別示す。
5.2.436 4.2.265.2 side_connector
side_connectorはPiping_components間に位置するPiping_connector（原文4.2.267 参照）を示す。ひとつ以上のPiping_componentのためのside_connectorが存在するかもしれない。
5.2.437 4.2.265.3 standard_point
standard_pointはPlant（原文4.2.283 参照）がNode（原文4.2.245 参照）上で重なるときPiping_componentのために定義されるx、y、z座標値の位置を示す。
5.2.438 4.2.265.4 mill_sheet_number
mill_sheet_numberはミルが提供する未加工である材料の記録から生成される文書の識別を示す。
5.2.439 4.2.266 Piping_component_inspection_record
Piping_component_inspection_recordは期待され設計されあるいはその特性のため既定されたものに対するPiping_component（原文4.2.265 参照）の特性のため観察された値を評価した結果を含む情報の集合である。
Piping_component_inspection_recordに関連付けられたデータを下記。
−inspected_property_name;
−inspected_property_tolerance;
−inspected_property_measured_value;
−inspection_record_number.
5.2.440 4.2.266.1 inspected_property_name
inspected_property_nameは記録となる情報における特性を示す。inspected_property_nameは次のいずれかになるかもしれない。
−branch angle;
−centreline radius;
−end preparation shape;
−flange face type;
−flange inside diameter;
−flat side orientation;
−hole straddle centreline orientation;
−hub inside diameter;
−hub outside diameter;
−hub weld point diameter;
−hub weld point thickness;
−inside diameter;
−longitudinal welding seam orientation;
−nominal size;
−outside diameter;
−ovality;
−paddle orientation;
−pipe schedule;
−pressure rating;
−stand off;
−swept angle;
−tap orientation;
−thickness;
−threaded type;
−weld point inside diameter;
−weld point outside diameter;
−weld point thickness.
5.2.441 4.2.266.1.1 branch angle
branch angleは真っ直ぐ伸びる管と分岐の角度でなされる検査を示す。
5.2.442 4.2.266.1.2 centreline radius
centreline radiusはSwept_bend_pipe（原文4.2.387 参照）あるいはMitre_bend_pipe（原文4・2・243 参照）のような管の曲げるための曲率半径でなされる検査を示す。
5.2.443 4.2.266.1.3 end preparation shape
end preparation shapeは溶接されたPiping_component（原文4.2.265 参照）の端部がもつ形状でなされる検査を示す。
5.2.444 4.2.266.1.4 flange face type
flange face typeはFlange（原文4.2.131 参照）の曲面間の分類でなされる検査を示す。
5.2.445 4.2.266.1.5 flange inside diameter
flange inside diameterは作業点においてFlange（原文4.2.119 参照）のもつ内側でなされる検査を示す。
5.2.446 4.2.266.1.6 flat side orientation
flat side orientationはEccentric_reducer（原文4.2.109 参照）の真っ直ぐな面方向でなされる検査を示す。
5.2.447 4.2.266.1.7 hole straddle centreline orientation
hole straddle centreline orientationはFlange（原文4.2.131 参照）の中心と近傍にあるボルト穴の中点間に接続する取り付き曲面上の線であるFlangeの中心線をまたぐ穴の方向でなされる検査を示す。
5.2.448 4.2.266.1.8 hub inside diameter
hub inside diameterはhubにおける直径でなされる検査を示す。
5.2.449 4.2.266.1.9 hub outside diameter
hub outside diameterはhubの外側の直径においてなされる検査を示す。
5.2.450 4.2.266.1.10 hub weld point diameter
hub weld point diameterはFlange（原文4.2.131 参照）とPipe（原文4.2.261 参照）間で接続する点におけるhubの外側の直径においてなされる検査を示す。
5.2.451 4.2.266.1.11 hub weld point thickness
hub weld point thicknessはFlange（原文4.2.131 参照）とPipe（原文4.2.261 参照）間に接続する点におけるhubの厚さでなされる検査を示す。
5.2.452 4.2.266.1.12 inside diameter
inside diameterはPiping_component（原文4.2.265 参照）の内径でなされる検査を示す。
|
