5.2.400 4.2.251 Orifice_plate
Orifice_plateは流れを計測するためのPipe（原文4.2.261 参照）に位置する穴の口径を測定する円盤となるFitting（原文4.2.130 参照）の一タイプである。
注記） |
|

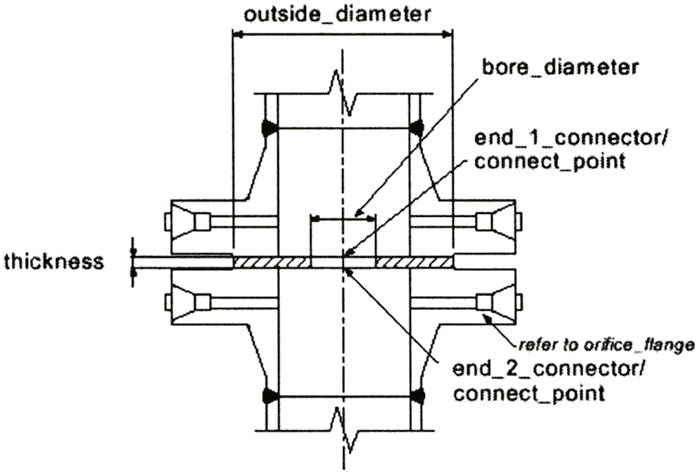

Figure 48 depicts typical Orifice_plate. |
| （拡大画面：22KB） |
|
Orifice_plateに関連付けられたデータを下記。
−beta_ratio;
−bore_diameter;
−outside_diameter;
−thickness.
5.2.401 4.2.251.1 beta_ratio
beta_ratioはPipe（原文4.2.261 参照）の内径によって決定されるOrifice_plateにおける穴の直径を定義する。
5.2.402 4.2.251.2 bore_diameter
bore_diameterはOrifice_plateがもつ穴の直径を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.403 4.2.251.3 outside_diameter
outside_diameterはOrifice_plateの外側の直径を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.404 4.2.251.4 thickness
thicknessはOrifice_plateがもつふたつの面間の垂直な距離を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.405 4.2.252 Outline_shape
Outline_shapeはPlant_item（原文4.2.285 参照）で干渉する曲面の特徴に応答しうる三次元の空間的な立体となるShape_representation（原文4.2.346 参照）の一タイプである。
注記） |
|
Detail_shape（原文4.2.100 参照）をともなうコントラストおよびEnvelope_shape（原文4.2.115 参照）である。Outline_shapeは簡単なPlant_item（原文4.2.285 参照）の形状表現である。この表現はcartoonと呼ばれるかもしれない。その表現はEnvelope_shapeでなくDetailed_shapeではないがそれに近い以上のより正確なPlant_itemの形状表現となる。 |
5.2.406 4.2.253 Outside_and_thickness
Outside_and_thicknessは提供される外径および厚さの値による寸法を記述するPiping_size_description（原文4.2.269 参照）の一タイプである。
Outside_and_thicknessに関連付けられたデータを下記。
−outside_diameter;
−thickness.
5.2.407 4.2.253.1 outside_diameter
outside_diameterはPiping_system_component（原文4.2.275 参照）あるいはPiping_connector（原文4.2.267 参照）の外側の直径を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.408 4.2.253.2 thickness
thicknessはPiping_system_component（原文4.2.275 参照）あるいはPiping_connector（原文4.2.267 参照）の曲面となるであろう配管の内側と外側間の距離の最小値を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |

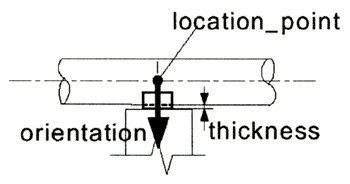

padは管に取り付き変形を防止するPiping_support（原文4.2.273 参照）の一タイプである。
Figure 49−Pad
Padに関連付けられたデータを下記。
−thickness.
thicknessはPadの両面間の距離を示す。
5.2.410 4.2.255 Paddle_blank
Paddle_blankはふたつのFlange（原文4.2.131 参照）オブジェクト間および流れる材質の塊で空間を予め占拠するBlank（原文4.2.6 参照）の一タイプである。
注記） |
|
Paddle_blank has handle that permits removal or repositioning of the Paddle_blank. The name is derived from the fact that the Paddle_blank looks like ping pong paddle. |
Paddle_blankに関連付けられたデータを下記。
−paddle_length;
−paddle_width.
5.2.411 4.2.255.1 paddle_length
paddle_lengthはPaddle_blank上のもち手長さを示す。
単一あるいは幅をもつ値となるかもしれない。
注記1） |
|
その長さはBlank（原文4.2.6 参照）の外径から計測される。 |
注記2） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.412 4.2.255.2 paddle_width
paddle_widthはPaddle_blank上のもち手の幅を示す。
単一あるいは幅をもつ値となるかもしれない。
注記1） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
注記） |
|

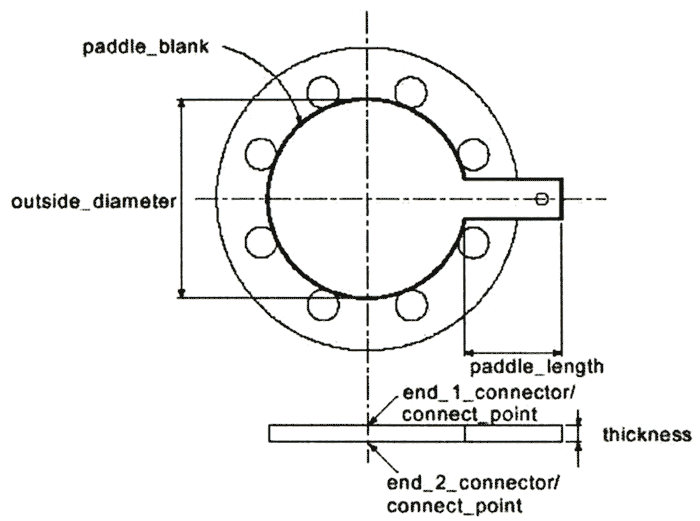

下図に一般的なPaddle_blankを示す。 |
| （拡大画面：19KB） |
|
5.2.413 4.2.256 paddle_spacer
Paddle_spacerはふたつのFlange（原文4.2.131 参照）オブジェクト間およびPipe（原文4.2.261 参照）を通る流れの余地で空間を予め占拠するSpacer（原文4.2.360 参照）の一タイプである。
注記1） |
|
Paddle_spacerは内径の削除あるいは再位置決定の操作をもつ。 |
Paddle_spacerはPipeの径より小さくなるかもしれない。
注記） |
|

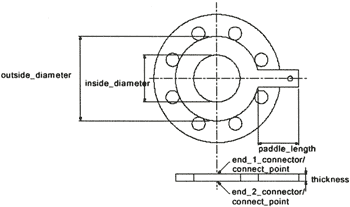

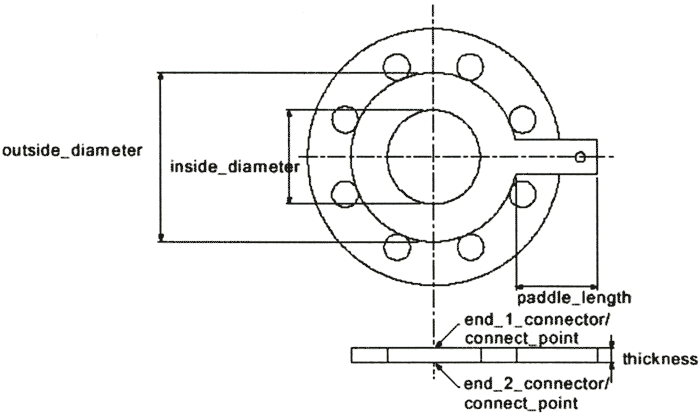

下図に一般的なPaddle_spacerを示す。 |
| （拡大画面：16KB） |
|
Paddle_spacerに関連付けられたデータを下記。
−inside_diameter;
−paddle_length;
−paddle_width.
5.2.414 4.2.256.1 inside_diameter
inside_diameterはPaddle_spacerに穿つ穴の直径を示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.415 4.2.256.2 paddle_length
the paddle_lengthは示す。the length of the handle of the Paddle_spacer.単一あるいは幅をもつ値となるかもしれない。
注記1） |
|
長さはPaddle_spacerの外径から計測される。 |
注記2） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.416 4.2.256.3 paddle_width
paddle_widthはPaddle_spacerにおけるもち手の幅を示す。
単一あるいは幅をもつ値となるかもしれない。
注記） |
|
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.417 4.2.257 Perforated_cap
Perforated_capは閉曲面上に穴をもつCap（原文4.2.27 参照）の一タイプである。
注記） |
|

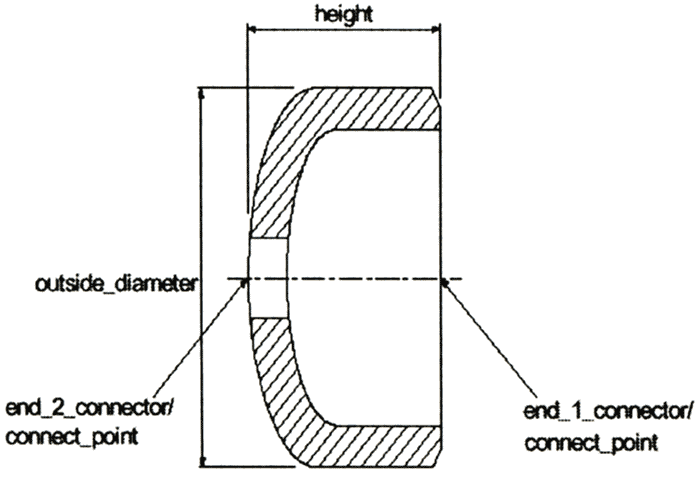

下図に一般的なPerforated_capを示す |
| （拡大画面：18KB） |
|
Perforated_capに関連付けられたデータを下記。
−end_2_connector;
−hole_diameter.
5.2.418 4.2.257.1 end_2_connector
end_2_connectorはPerforated_capに接続する被服した配管のPipe（原文4.2.261 参照）内側にあるPiping_connector（原文4.2.267 参照）を示す。
5.2.419 4.2.257.2 hole_diameter
hole_diameterはPerforated_capにおける穴の直径である。
5.2.420 4.2.258 Perforated_plate
Perforated_plateは曲面上にある穴をもつPlate（原文4.2.304 参照）の一タイプである。
Perforated_plateに関連付けられたデータを下記。
−end_2_connector;
−hole_diameter.
5.2.421 4.2.258.1 end_2_connector
end_2_connectorはPerforated_plateに接続する被服した配管のPipe（原文4.2.261 参照）内側にあるPiping_connector（原文4.2.267 参照）示す。
5.2.422 4.2.258.2 hole_diameter
hole_diameterはPerforated_plateにおける穴の直径である。
5.2.423 4.2.259 Physical_connector
Physical_connectorの一タイプである。Plant_item_connector_occurrence（原文4.2.291 参照）that represents the physical aspects of the Plant_item_connector_occurrence.
|
