5.2.183 4.2.168 Hvac_elbow_mitre
Hvac_elbow_mitreはHvac_fitting（4.2.171 参照）の一種であり、面取りされ結合部の角度を二等分する線に接続されたベントの2つ以上のまっすぐな部分を使用する事によって作られる。
注 |
|

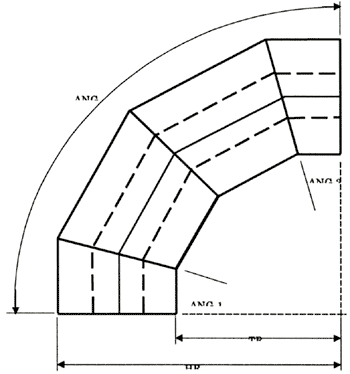

Figure 35はHvac_elbow_mitreを表す。 |
Figure 35−Hvac_elbow_mitre
Hvac_elbow_mitreに関連するデータは下記の通り。
−angle_first_section;
−angle_last_section;
−number_of_sections;
−sweep_angle;
−throat_radius;
−heel_radius;
−end_1_connector;
−end_2_connector.
5.2.184 4.2.168.1 angle_first_section
angle_first_sectionは留め継ぎされたエルボの最初の断面の曲がり角度である。
5.2.185 4.2.168.2 angle_last_section
angle_last_sectionは留め継ぎされたエルボの最後の断面の曲がり角度である。
5.2.186 4.2.168.3 number_of_sections
number_of_sectionsは留め継ぎされたエルボを作るのに必要な断面数である。
5.2.187 4.2.168.4 sweep_angle
sweep_angleはエルボの全角度である。
5.2.188 4.2.168.5 throat_radius
throat_radiusはエルボの内径である。
5.2.189 4.2.168.6 heel_radius
heel_radiusはエルボの外径である。
5.2.190 4.2.168.7 end_1_connector
end_1_connectorはエルボの第1接続端である。
5.2.191 4.2.168.8 end_2_connector
end_2_connectorはエルボの第2接続端である。
5.2.192 4.2.169 Hvac_end_fitting
Hvac_end_fittingはHvac_fitting（4.2.171 参照）の一種であり、これは一つのHvac_component（4.2.159 参照）とだけ結合する。
Hvac_end_fittingに関連するデータは下記の通り。
−end_1_connector；
−opening_type.
5.2.193 4.2.169.1 end_1_connector
end_1_connectorはHvac_end_fittingの第1接続端である。
5.2.194 4.2.169.2 opening_type
opening_typeは接続を持たないfittingの端にある開口のタイプである。
5.2.195 4.2.170 Hvac_equipment
Hvac_equipmentは、機能的なHvac_system（4.2.199 参照）を作るために使われるHvac_component（4.2.159参照）の一種である。
5.2.196 4.2.171 Hvac_fitting
Hvac_fittingはHvac duct systemの個別の構成物である。各Hvac_fittingは次のいずれかである−Hvac_coupling（4.2.163 参照）、Hvac_elbow_90deg_reducing（4.2.166 参照）、Hvac_elbow_centred（4.2.167 参照）、Hvac_elbow_mitre（4.2.168 参照）、Hvac_end_fitting（4.2.169 参照）、Hvac_fitting（4.2.171 参照）、Hvac_gasket（4.2.173 参照）、Hvac_offset_centred（4.2.178 参照）、Hvac_offset_ogee_centred（4.2.179 参照）、Hvac_takeoff（4.2.200 参照）、Hvac_transition（4.2.201 参照）またはHvac_transition_slanted（4.2.202 参照）。
5.2.197 4.2.172 Hvac_flow_control_device
Hvac_flow_control_deviceはHvac_system（4.2.199 参照）のHvac_component（4.2.159 参照）の一種であり、設計上の状態や設定に基づいて気流を調節する。
注 |
|
このような機器は4つのカテゴリに当てはまり、センサー、制御装置、制御された機器、補助の機器を含む。補助機器にはリレー、変換機、スイッチが含まれる。 |
Hvac_flow_control_deviceに関連するデータは下記の通り。
−end_1_connector
−end_2_connector
−control_point_nominal_value;
−control_point_min_value;
−control_point_max_value;
−control_point_set_point_value.
5.2.198 4.2.172.1 end_1_connector
end_1_connectorはHvac_flow_control_deviceの第1接続端である。
5.2.199 4.2.172.2 end_2_connector
end_2_connectorはHvac_flow_control_deviceは第2接続端である。
5.2.200 4.2.172.3 control_point_nominal_value
control_point_nominal_valueは気流の平均値である。
5.2.201 4.2.172.4 control_point_min_value
control_point_min_valueは最小気流である。
5.2.202 4.2.172.5 control_point_max_value
control_point_max_valueは最大気流である。
5.2.203 4.2.172.6 control_point_set_point_value
control_point_set_point_valueは初期値として与えられる変化値である。Hvac_system（4.2.199 参照）は初期値によって温度調節を管理する。
5.2.204 4.2.173 Hvac_gasket
Hvac_gasketは空気漏れを防ぐために構成物の間に使われるHvac_component（4.2.159 参照）の一種である。
例 |
|
Hvac_gasketの具体例はシールやパッキンである。 |
Hvac_gasketに関連するデータは下記の通り。
−end_1_connector;
−end_2_connector;
−gasket_thickness.
5.2.205 4.2.173.1 end_1_connector
end_1_connectorはHvac_gasketの第1接続端である。
5.2.206 4.2.173.2 end_2_connector
end_2_connectorはHvac_gasketの第2接続端である。
5.2.207 4.2.173.3 gasket_thickness
gasket_thicknessはHvac_gasketの厚さの合計である。
5.2.208 4.2.174 Hvac_hanger
Hvac_hangerはHvac_component（4.2.159 参照）の具体例であり、Hvac_band_support（4.2.156 参照）またはHvac_trapeze_bar（4.2.203 参照）を構造物やHvac_support（4.2.198 参照）に結合させる。
Hvac_hangerに関連するデータは下記の通り。
−upper_attachment_loc;
−upper_attachment_type;
−hanger_size.
5.2.209 4.2.174.1 upper_attachment_loc
The upper_attachment_locはHvac_hangerがそのサポートに取り付けられている点を指す。
5.2.210 4.2.174.2 upper_attachment_type
upper_attachment_typeはHvac_hangerをサポートに取り付ける方法である。
5.2.211 4.2.174.3 hanger_size
hanger_sizeはHvac_hangerのサイズである。
5.2.212 4.2.175 Hvac_instrument
Hvac_instrumentはHvac_fitting（4.2.171 参照）の一種であり、システムの状態を監視、測定、表示、記録する。
注 |
|
Hvac_instrumentの目的はプラントのオペレーターにHvac_system（4.2.199 参照）操作の分析、故障修理、改善のための情報を与えることである。 |
Hvac_instrumentに関連するデータは下記の通り。
−units;
−low_range;
−high_range;
−type;
−parameter_measured;
−low_alarm;
−high_alarm;
−nameplate_inscription;
−divisions.
unitsはHvac_instrucmentで測定された品目の単位である。
5.2.214 4.2.175.2 low_range
low_rangeはHvac_system（4.2.199 参照）の機能の下限である。
5.2.215 4.2.175.3 high_range
high_rangeはHvac_system（4.2.199 参照）の機能の上限である。
typeはHvac_system（4.2.199 参照）を監視するHvac_instrument機器である。
5.2.217 4.2.175.5 parameter_measure
paramete_measureは監視または測定される機能である。
5.2.218 4.2.175.6 low_alarm
low_alarmはHvac_instrument機器の機能である。
|
