5.2.219 4.2.175.7 high_alarm
high_alarmはHvac_instrument機器の機能である。
5.2.220 4.2.175.8 nameplate_inscription
nameplate_inscriptionはHvac_instrumentと実行するよう設計された機能を識別するために使われる名称である。
5.2.221 4.2.175.9 divisions
divisionsはゲージの段階である。
5.2.222 4.2.176 Hvac_intermediate_reinforcement
Hvac_intermediate_reinforcementはHvac_reinforcement（4.2.186 参照）の一例であり、
Hvac_ducting（4.2.165 参照）の一例であるジョイント間に位置する。
Hvac_intermediate_reinforcementに関連するデータは下記の通り。
−distance_along_centerline_from_connector.
distance_along_centerline_from_connectorとはreference_connectorからHvac_intermediate_reinforcementまでの距離である。
5.2.223 4.2.177 Hvac_joint_reinforcement
Hvac_joint_reinforcementはHvac_reinforcement（4.2.186 参照）の一例であり、Hvac_ducting（4.2.165 参照）の一例であるジョイント部に位置する。
5.2.224 4.2.178 Hvac_offset_centred
Hvac_offset_centredはHvac_connector（4.2.161 参照）fittingの一種である。
Hvac_offset_centredに関連するデータは下記の通り。
−angle;
−offset;
−length;
−throat_radius;
−heel_radius;
−end_1_connector;
−end_2_connector.
angleは上と下の断面の角度である。
offsetは結合した2つのHvac_components（4.2.159 参照）の中心までの垂直距離である。
lengthは2つのHvac_component（4.2.159 参照）対象物の接続点1から接続点2までの水平距離である。
5.2.228 4.2.178.4 throat_radius
throat_radiusはHvac_offset_centred fittingの終端部の断面の内径である。
5.2.229 4.2.178.5 heel_radius
heel_radiusはHvac_offset_centred fittingの終端部の外径である。
5.2.230 4.2.178.6 end_1_connector
end_1_connectorはHvac_offset_centred fittingの第1接続端である。
5.2.231 4.2.178.7 end_2_connector
end_2_connectorはHvac_offset_centred_fittingの第2接続端である。
5.2.232 4.2.179 Hvac_offset_ogee_centred
Hvac_offset_ogee_centredはHvac_fitting（4.2.171 参照）の一種であり、S型をした構成物であることを示す。
注 |
|

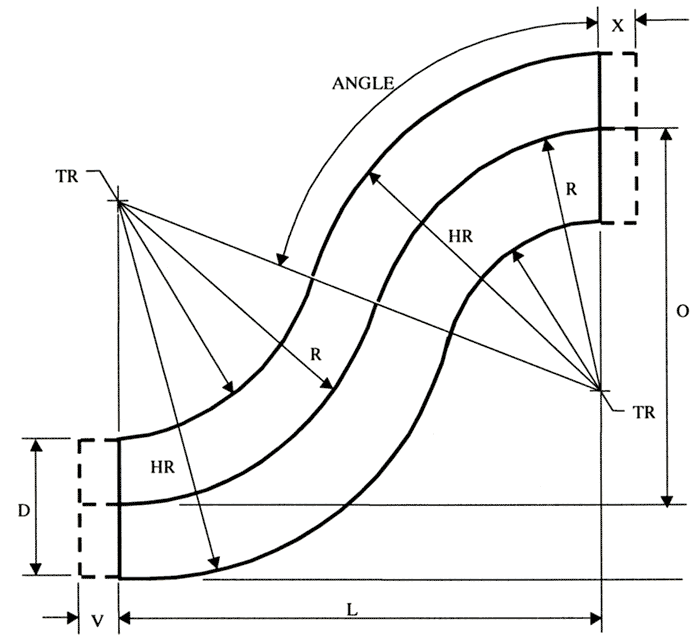

Figure 36はHvac_offset_ogee_centredを表す。 |
| （拡大画面：22KB） |
|
Figure 36−Hvac_offset_ogee_centred
Hvac_offset_ogee_centredに関連するデータは下記の通り。
−angle;
−offset;
−length;
−throat_radius;
−heel_radius;
−end_1_connector;
−end_2_connector.
angleは上下の傾斜と内径の角度である。
offsetはHvac_offset_ogee_centred componentの上下の結合端の中心線の垂直距離である。
lengthはHvac_offset_ogee_centred fittingのend_1_connectorからend_2_connectorまでの水平距離を表す。
5.2.236 4.2.179.4 throat_radius
throat_radiusはHvac_offset_ogee_centredの変化していく内径である。
5.2.237 4.2.179.5 heel_radius
heel_radiusはHvac_offset_ogee_centredの変化していく外径である。それは上下の変換に適用される。
5.2.238 4.2.179.6 end_1_connector
end_1_connectorはHvac_offset_ogee_centredの第1接続端である。
5.2.239 4.2.179.7 end_2_connector
end_2_connectorはHvac_offset_ogee_centredの第2接続端である。
5.2.240 4.2.180 Hvac_plant_item_branch_connection
Hvac_plant_item_branch_connectionはHvac_plant_item_branch_connectionとHvac_section_termination（4.2.193 参照）以外のHvac_section（4.2.189 参照）の一点との結合である。各Hvac_plant_item_branch_connectionは確実に一つのHvac_sectionの枝を定義する。
Hvac_plant_item_branch_connectionに関連するデータは下記の通り。
−branch_sequence_id.
branch_sequence_idは、主要なHvac_section（4.2.189 参照）から枝別れする順序を表す英数字を組み合わせた識別である。
注 |
|
全てのbranch_sequence_idsは与えられたHvac_sectionの枝に対して異なる。 |
5.2.241 4.2.181 Hvac_plant_item_branch_connector
Hvac_plant_item_branch_connectorは、終端以外のHvac_section（4.2.189 参照）の一点にHvac_plant_item_branch_connectorを接続するFunctional_connector（4.2.140 参照）の一種である。Hvac_plant_item_branch_connectorはHvac_sectionから枝別れする。
5.2.242 4.2.182 Hvac_plant_item_connection
Hvac_plant_item_connectionは2つ以上のHvac_plant_item_connector（4.2.183 参照）間の結合である。結合条件（状態）は結合のために定義される。
5.2.243 4.2.183 Hvac_plant_item_connector
Hvac_plant_item_connectorはPlant_item（4.2.285 参照）の特性であるFunctional_connector（4.2.140 参照）の一種であり、もう一つのHVAC Plant_itemとの結合するようになっている。
5.2.244 4.2.184 Hvac_plant_item_termination
Hvac_plant_item_teminationはHvac_section_termination（4.2.193 参照）の一種であり、Hvac_plant_item_connection（4.2.182 参照）と結合する。
5.2.245 4.2.185 Hvac_plenum
Hvac_plenumはHvac_component（4.2.159 参照）の一例であり、空気循環のためのスペースを与えるHvac_connector（4.2.161 参照）を1つ以上持っている。
5.2.246 4.2.186 Hvac_reinforcement
Hvac_reinforcementは、Hvac_ducting（4.2.165 参照）の一例である強さを増やすHvac_component（4.2.159 参照）の具体例である。
Hvac_reinforcementに関連するデー夕は下記の通り。
−reference_connector;
−hvac_reinforcement_size.
5.2.247 4.2.186.1 reference_connector
reference_connectorはHvac_connector（4.2.161 参照）の一例であり、そこからdistance_along_centreline_from_connectorが測定される。
5.2.248 4.2.186.2 hvac_reinforcement_size
hvac_reinforcement_sizeはHvac_reinforcementは幅、厚さまたは直径である。
Hvac_runはHvac_section（4.2.189 参照）の具体例の集まりである。
Hvac_runに関連するデータは下記の通り。
−hvac_run_id.
hvac_run_idはHvac_runが 参照する固有の識別である。
5.2.250 4.2.188 Hvac_run_termination
Hvac_run_terminationはHvac_section_termination（4.2.193 参照）の具体例であり、Hvac_run（4.2.187 参照）の末端である。
Hvac_run_terminationに関連するデータは下記の通り。
−location;
−start_or_end.
|
