5.2.96 4.2.151 Hanger
HangerはPiping_support（4.2.273 参照）の一種であり、建物の構造物から吊り下げられたパイプを支える。
注 |
|

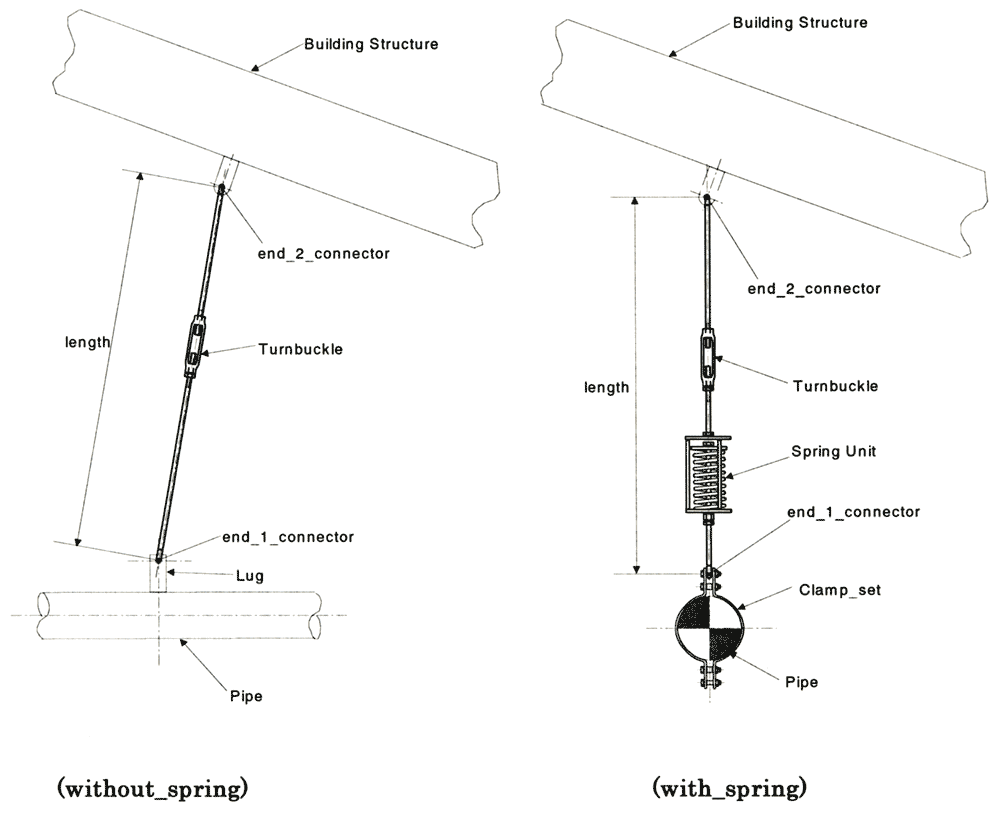

Figure 32はwithout_springとwith_springの標準的なHangersを表す。 |
| （拡大画面：28KB） |
|
Figure 32−Hangers both without_spring and with_spring
Hangerに関連するデータは下記の通り。
−end_2_connector;
−length;
−spring.
5.2.97 4.2.151.1 end_2_connector
end_2_connectorは構造物のHanger上にあるPlant_item_connector（4.2.290 参照）である。
lengthはHangerのend_1_connectorからend_2_connectorまでの距離である。
springはHangerのspringの有無である。springの値は次のいずれかである。
−with_spring;
−without_spring.
5.2.100 4.2.151.3.1 with_spring
with_springはHangerがspringを含む。
5.2.101 4.2.151.3.2 without_spring
without_springはHangerがspringを含まない。
5.2.102 4.2.152 Hemisphere
HemisphereはCsg_element（4.2.96 参照）の一種であり、Sphere（4.2.364 参照）中心を通る面で切り取り、その半分を取り除く事によって形成される。
5.2.103 4.2.153 Hierarchically_organized_collection
Hierarchically_organized_collectionはPlant_item_collection（4.2.287 参照）の一種であり、Plant_itemの集合体の一部材が同じ集合体の部材である他のPlant_itemと関係するかどうかを表す。集合体の部材は接続されているかもしれないが、その必要はない。
Hierarchically_organized_collectionに関連するデータは下記の通り。
−element.
ElementはHierarchically_organized_collectionで使われるPlant_itemの一つである。
5.2.104 4.2.154 Hull_applicability
Hull_applicabilityは船の分類で船体か船体の範囲かの識別であり、そのために特定の製品データが適用される。
Hull_appliicabilityに関連するデータは下記の通り。
−start_hull;
−end_hull.
5.2.105 4.2.154.1 start_hull
start_hullは、製品データを適用する一番最初の船体である。
5.2.106 4.2.154.2 end_hull
end_hullは製品データを適用する一番最後の船体である。特定のHull_applicabilityのためにend_hullを定義する必要はない。end_hullが定義されない場合、製品データはstart_hullにのみ適用される。
5.2.107 4.2.155 Hvac_access_opening
Hvac_access_openingはメインテナンスのための通路となるHvac_component（4.2.159 参照）の開口部である。
Hvac_access_openingに関連するデータは下記の通り。
−access_opening_id;
−access_type;
−shape.
5.2.108 4.2.155.1 access_opening_id
access_opening_idはHvac_component（4.2.159 参照）にあるひとつのHvac_access_openingをそれ以外と区別する。
5.2.109 4.2.155.2 access_type
access_typeはHvac_component（4.2.159 参照）の開口種類である。
shapeとはHvac_access_openingの容積表示あるいはHvac_component（4.2.159 参照）のHvac_access_openingの投影である。
5.2.111 4.2.156 Hvac_band_support
Hvac_band_supportはHvac_fitting（4.2.171 参照）またはHvac_ducting（4.2.165 参照）のまわりを覆うHvac_support（4.2.198 参照）であり、1、2個のHvac_hanger（4.2.174参照）によって支えられている。
Hvac_band_supportに関連するデータは下記の通り。
−band_size;
−hanger_attachment_loc.
5.2.112 4.2.156.1 band_size
band_sizeとはHvac_band_supportの幅と厚みあるいは直径である。
5.2.113 4.2.156.2 hanger_attachment_loc
hanger_attachment_locとは、Hvac_component（4.2.159 参照）上にHac_band_supportが取り付けられた位置を示す。
5.2.114 4.2.157 Hvac_bend
Hvac_bendはまがった経路にそったHvac_fitting（4.2.171 参照）である。Fittingの断面は経路に垂直である。
Hvac_bendに関連するデータは下記の通り。
−bend_path;
−end_1_connector;
−end_2_connector;
−length.
5.2.115 4.2.157.1 bend_path
bend_pathはHvac_bendの中心線跡である。
5.2.116 4.2.157.2 end_1_connector
end_1_connectorはHvac_bendの第1の接続端である。
5.2.117 4.2.157.3 end_2_connector
end_2_connectorはHvac_bendの第2の接続端である。
lengthはHvac_bendの始まりから終わりまでの長さを示す。
5.2.119 4.2.158 Hvac_branch_connection
Hvac_branch_connectionとは1つのHvac_section（4.2.189 参照）の論理的終点ともう1つのHvac_section上の終点以外の点との接続である。
Hvac_branch_connectionに関連するデータは下記の通り。
−branch_sequence_id.
branch_sequence_idは重要なHvac_section（4.2.189 参照）から伸びている枝の順序を表す文字と数字を組み合わせた識別である。
注 |
|
branch_sequence_idsはgiven Hvac_sectionの枝に関してすべて固有である。 |
|
