5.9.11 ship_overall_dimensions（DIS−4.2.96）
ship_overall_dimensionsはship_moulded_formの最大限度について記述している
definition（DIS−4.2.22参照）タイプの一種である。
（例）船全体のディメンジョンのサンプルを図5.9−14に示す。
Ship_overall_dimensionsを構成するデータは次のようなものである。
−defined_for；
−overall_breadth；
−overall_depth；
−overall_length；
−stem_overhang；
−stern_overhang
| （拡大画面：78KB） |
 |
図5.9−14 ship hull dimensions
5.9.11.1 defined_for（DIS−4.2.96.1）
defined_forはship_overall_dimensionsのために船を識別している。
5.9.11.2 overall_breadth（DIS−4.2.96.2）
overall_breadthはship_moulded_formの最大幅を記述している。
5.9.11.3 overall_depth（DIS−4.2.96.3）
overall_depthはベースラインからship_moulded_formのデッキ上の最も高い部分までの最大垂線について記述している。
5.9.11.4 overall_length（DIS−4.2.96.4）
overall_lengthは前方の端点とship_moulded_formの後方端点までの長さについて記述している。
5.9.11.5 stem_overhang（DIS−4.2.96.5）
stem_overhangは船首垂線（FP）からship_moulded_formの前方端点までの長さについて記述している。
5.9.11.6 stern_overhang（DIS−4.2.96.6）
stern_overhangはship_moulded_formの後方端点から船尾垂線（AP）までの長さについて記述している。
5.9.12 Thruster_moulded_form_design_parameter（DIS−4.2.112）
Thruster_moulded_form_design_parameterはスラスタートンネルとプロペラのディメンジョンや比率を含むMoulded_form_characteristic_definition（DIS−4.2.63参照）タイプの一種である。
Thruster_moulded_form_design_parameterを構成するデータは次のようなものである。
−geometric_thruster_location；
−thruster_location；
−thruster_propeller_parameter；
−thruster_tunnel_diameter；
−thruster_tunnel_max_length；
−thruster_tunnel_min_length
5.9.12.1 geometric_thruster_location（DIS−4.2.112.1）
geometric_thruster_locationはスラスタートンネルのセンターライン位置について記述されている。X軸は船尾垂線（AP）から、Y軸はセンターラインから、そしてZ軸はベースラインから測られる。
5.9.12.2 thruster_location（DIS−4.2.112.2）
thruster_locationはスラスターが船首部と船尾部のどちらに配置されているかについて記述されている。
5.9.12.2.1 bow（DIS−4.2.112.2.1）
配置位置がship_hullの船首部である。
5.9.12.2.2 stern（DIS−4.2.112.2.2）
配置位置がship_hullの船尾部である。
5.9.12.3 thruster_propeller_parameter（DIS−4.2.112.3）
thruster_propeller_parameterはスラスタートンネル内のプロペラのディメンジョンや比率について記述している。
（例）スラスタープロペラのイラストを図5.9−15に示す。
図5.9−15 Thruster propeller
5.9.12.4 thruster_tunnel_diameter（DIS−4.2.112.4）
thruster_tunnel_diameterはスラスタートンネルの直径について記述している。
5.9.12.5 thruster_tunnel_max_length（DIS−4.2.112.5）
thruster_tunnel_max_lengthはship_hullを横切るスラスタートンネルの最大の長さについて記述している。
5.9.12.6 thruster_tunnel_min_length（DIS−4.2.112.6）
thruster_tunnel_min_lengthはship_hullを横切るスラスタートンネルの最短の長さについて記述している。

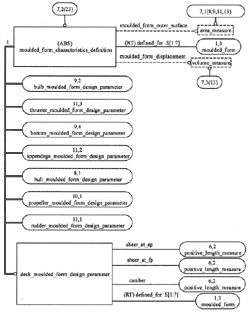

5.9.13 Express-G
Ship_design_parameter UoFに関するEXPRESS-Gを図5.9-16、17、18、19、20、21に示す。
| （拡大画面：63KB） |
|
図5.9−16 ship_desin_parameter（Part1）
| （拡大画面：47KB） |
 |
図5.9−17 ship design design parameter （Part2）
| （拡大画面：47KB） |
 |
図5.9−18 ship design parameter （Part 3）
| （拡大画面：72KB） |
 |
図5.9−19 ship design parameter（Part4）
| （拡大画面：53KB） |
 |
図5.9−20 ship design parameter（Part5）
| （拡大画面：54KB） |
 |
図5.9−21 ship design parameter（Part6）
|
