| （拡大画面：42KB） |
|

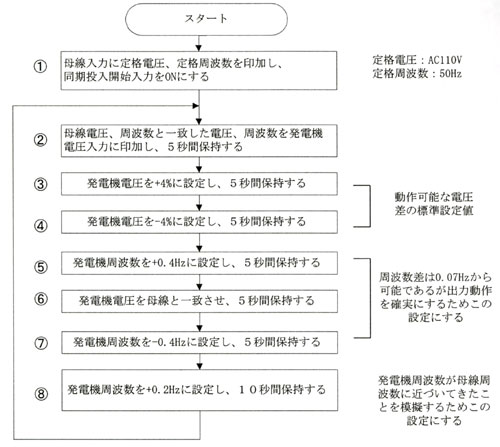

| 図11 自動同期投入装置操作手順 |
| （拡大画面：32KB） |
|

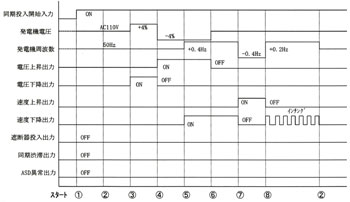

| 図12 自動同期投入装置動作図 |
端子
番号 |
端子名 |
入出力 |
詳細 |
標準使用例 |
試験時のセットアップ |
| 使用の有無 |
接続対象の仕様 |
接続 |
使用電線 |
| |
電源 |
電源入力 |
DC24V電源入力 |
必ず使用 |
DC24V±25% |
DC24V電源に接続する |
● |
| |
アナログRGB信号入カ |
信号入力 |
パソコンからのアナログRGB信号を入力する |
必ず使用 |
|
ノートパソコンに接続する |
■ |
|
● シールドされていない平行二芯線
■ モニタ用専用シールドケーブル
| （拡大画面：16KB） |
|
| 図13 液晶表示器のセットアップ |
端子
番号 |
端子名 |
入出力 |
詳細 |
標準使用例 |
試験時のセットアップ |
| 使用の有無 |
接続対象の仕様 |
接続 |
使用電線 |
| |
電源 |
電源入力 |
AC100V電源入力 |
必ず使用 |
AC100V |
AC100V電源に接続する |
● |
|
●シールドされていない平行二芯線
| （拡大画面：21KB） |
|

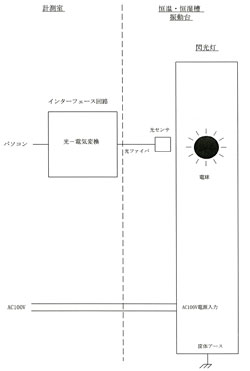

| 図14 閃光灯のセットアップ |
|
|
|
