2.2 実験結果
実施した実験のケースは表2.6に示すとおりである。計測された実験データはデジタルデータとしてパソコンに収録し、規則波中及び不規則波中の実験結果に対して以下の解析を行い、データ整理を行った。
・規則波中実験 振幅・位相解析により、規則波中応答の振幅を求めた。
・不規則波中実験 スペクトル解析により、不規則波中応答の有義値を求めた。
表2.6実験ケース
| 水深 |
岸壁 |
浮体状態 |
Case1
(γ=2.3t/m3) |
Case2
(γ=1.5t/m3) |
Case3
(γ
=1.2t/m3) |
| 10m |
なし |
波方向0°、
90° |
波方向0°、45°、90° |
波方向0° |
| 浮体縦付け状態、岸壁距離15m |
― |
波方向0°、45° |
― |
| 浮体横付け状態、岸壁距離2m、5m |
― |
波方向90° |
― |
各実験結果は波高で正規化した応答を波周期ベースの図にして表し、各パラメータ影響を比較した。その結果を計算値と比較して以下に示す。各図で、規則波中及び不規則波中の結果を上下に並べて示している。
|
規則波中実験結果
（拡大画面： 57 KB）

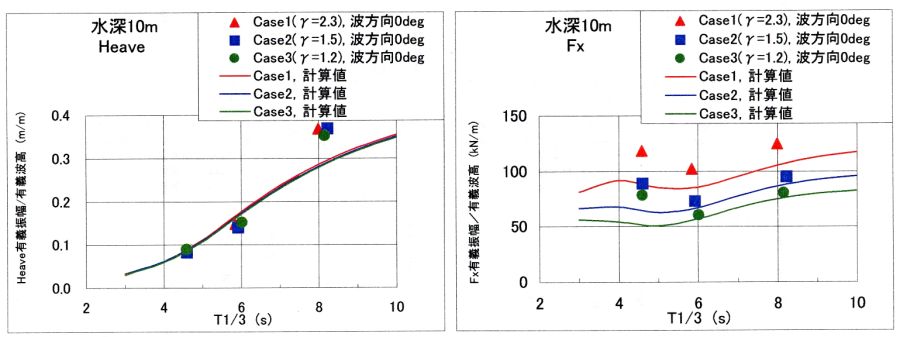

不規則波中実験結果
（拡大画面： 50 KB）
|
図2.5 波方向0°における浮体喫水の影響
|
規則波中実験結果
（拡大画面： 169 KB）
不規則波中実験結果
（拡大画面： 163 KB）
|
図2.6 波方向90°における浮体喫水の影響
