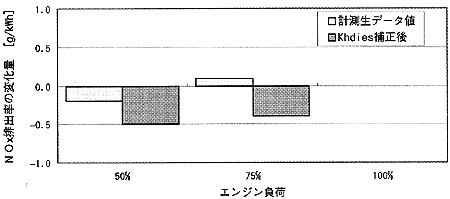

図2.2.6　ノズルリング変更試験結果

　

3)　過給機ディフューザ変更試験

本試験に供試したエンジンの概要と計測結果を表2.2.9に示す。

　

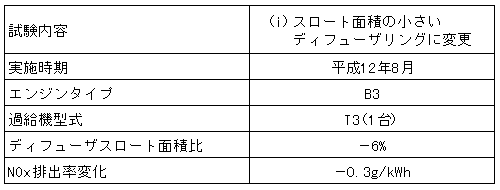

表2.2.9　ディフューザ変更試験　−エンジン概要と計測結果−

　

4)　試験結果(過給機ディフューザ変更試験)

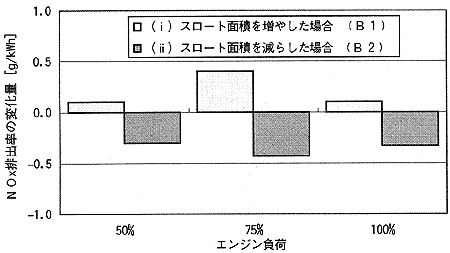

図2.2.7にディフューザ変更によるNOx排出率の変化量を示す。

　

図2.2.7　ディフューザ変更試験結果
