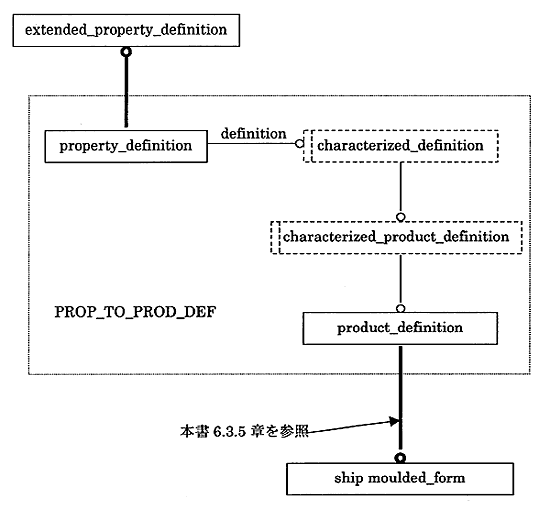

図中の破線で囲った範囲が、"PROP_TO_PROD_DEF"に基づいている部分である。

product_definitionからship_moulded_formへの参照関係は、アプリケーションオブジェクトMOULDED_FORMに記述されていて、本書の6.3.5章で解説している。

　

図6.3-3　hydrostatic_definition to ship_moulded_form

　

characterized_definition、characterized_product_definitionおよびproduct_definition Entityについて、Part41では以下のように記述されている。

TYPE characterized_definition = SELECT

(characterized_object,

characterized_product_definition,

shape_definition);

END_TYPE;

　

TYPE characterized_product_definition = SELECT

(product_definition,

product_definition_relationship);

END_TYPE;
