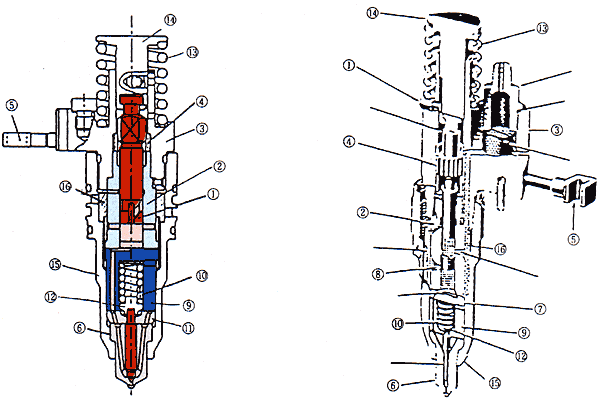

2・103図 ユニットインジェクタ断面図

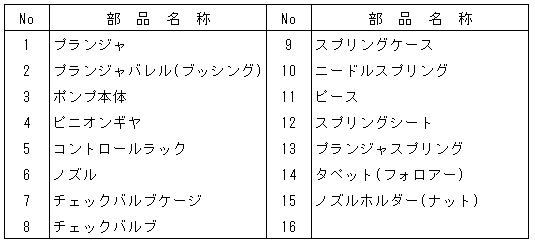

2・9表 ユニットインジェクタ部品表




(ii) 作動

2・104図はユニットインジェクタの主要作動部で、その作動を示す。プランジャはカムによりタペットを介して押し下げられ、プランジャスプリングで押し戻される一定の上下運動を繰返し行う。

(a) 燃料ポンプにより送り込まれた燃料油はノズルボデイ、ポンプ本体とプランジャバレル外周によって作られた油溜室に充満されている。そしてプランジャの上昇工程で、バレルの吸排出孔より吸い込まれたプランジャ室を満たす。

(b) プランジャが下降し、プランジャの下辺がバレルの吸排出孔を塞いだ時(静的噴射始めという)、油溜室とプランジャ室は遮断されプランジャの下降と共に燃料油の圧力が上昇する。(2・104図(A))
