また、障害物の位置を把握するために必要な、準追加装備用位置検出装置の仕様は以下のとおり。

･計測方式：SSBL方式

･測定距離：250m

･測定可能領域：垂直軸を中心として60度円内

･距離精度：±1m

･角度精度：±10ﾟ

･表示方式：自船中心距離座標表示

･表示レンジ：25、100、250m

方位計の計測方式

･計測方式：磁気方位測定

･精度：±2ﾟ

　

4.3.8　システムの仕様･要目のまとめ

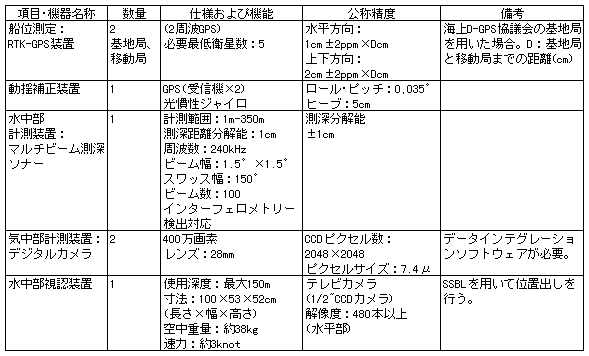

先に述べてきた、調査ユニット構成機器の主要目と、その仕様を表4.3.8.1に示す。

[表4.8.3.1：調査ユニット構成機器]
