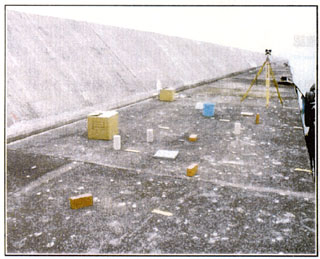

[図3.2.1.1：防波堤上の目標物の計測]

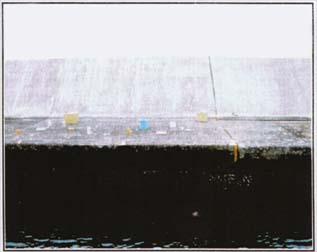

[図3.2.1.2：防波堤上の目標物の配置]

(2)実験機器とその構成

実験は、水中部計測装置としてマルチビーム超音波測深機の最新機種一式(動揺補正装置、GPSアンテナ等を含む)を装備した調査船にモータードライブ装置付きのスチルカメラを設置して行った。実験システムの設置図を図3.2.1.3に示す。

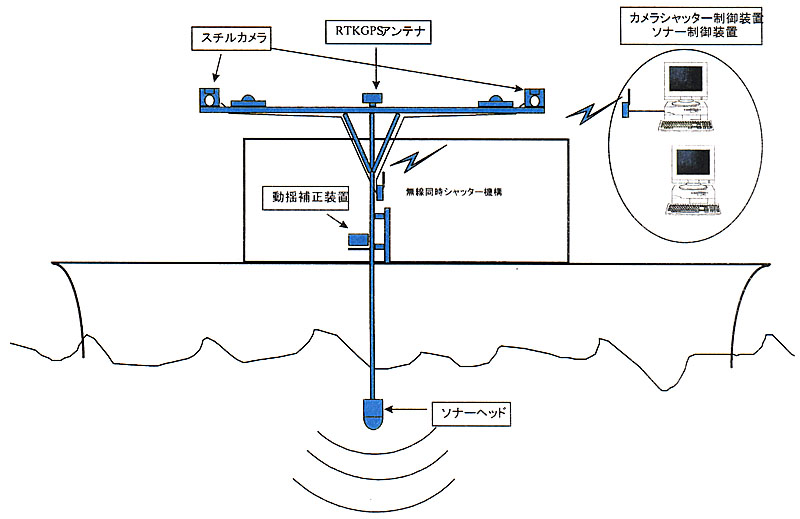

[図3.2.1.3：システム設置図]
