3)定格および回転数負荷率の度数表示

収録したデータから一定期間内の度数の一覧表を作成表示する。

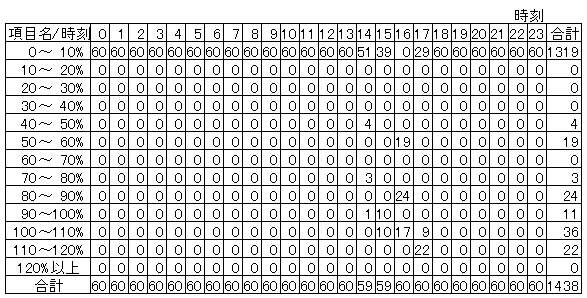

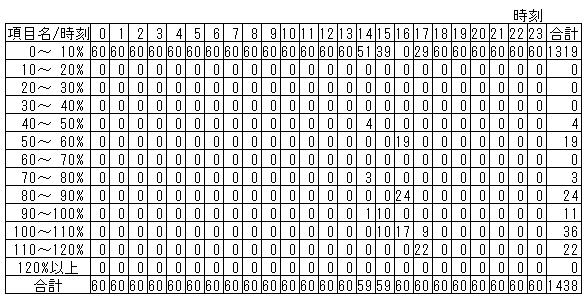

計画では1日単位1ヶ月分を表示することにしているが、実機との組み合わせ運転では運転時間が短いので、時間単位で秒度数表示とした。プリントアウトしたものを、図6に示す。

平成10年1月19日

負荷率集計表

　

定格負荷率度数表

回転数負荷率集計表

図6　負荷率の度数表示

4)　回転数/燃料ポンプラック位置/定格負荷率/回転数負荷率のトレンドグラフの作成表示

希望期間とサンプリング時間をパソコン上で投入すると、トレンドグラフを作成表示する。

実機と組み合わせ収録し表示させたものを、図7にプリントアウトして示す。
