2) 加工処理データの表示 機関メーカ殿より提供された回転数、燃料ポンプラック位置、出力の関係データにより、特性一覧表を作成表示する。機関メーカ殿からはデータを全ての欄について提供されることはないが、提供されたデータから演算し一覧表を作成する。プリントアウトしたものを、図4に示す。
2) 加工処理データの表示
機関メーカ殿より提供された回転数、燃料ポンプラック位置、出力の関係データにより、特性一覧表を作成表示する。機関メーカ殿からはデータを全ての欄について提供されることはないが、提供されたデータから演算し一覧表を作成する。プリントアウトしたものを、図4に示す。

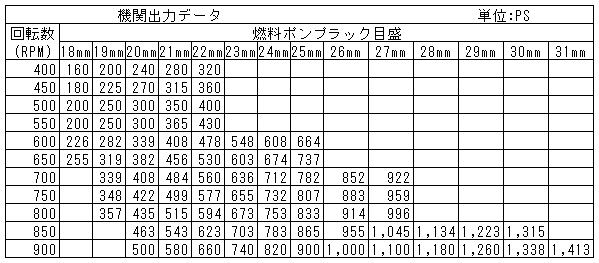

図4 機関メーカデータの加工処理
更に、この表にもとづき等ラックグラフ図を作成表示する。 燃料ポンプラック位置の間隔は自由に変更することが出来る。 図5は、燃料ポンプラック位置を1mm間隔で表示したものをプリントアウトしたものである。
更に、この表にもとづき等ラックグラフ図を作成表示する。
燃料ポンプラック位置の間隔は自由に変更することが出来る。
図5は、燃料ポンプラック位置を1mm間隔で表示したものをプリントアウトしたものである。

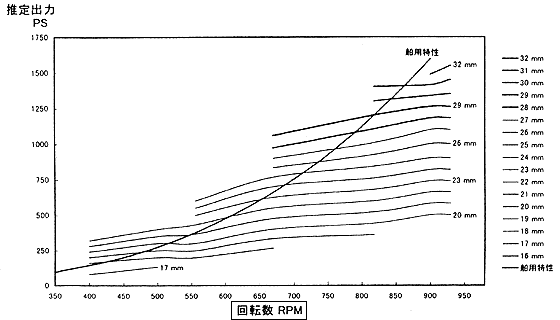

図5 等ラックグラフ
