6.4.2　フィールド計測

実際の調査船では、先に設定した測線に及び撮影場所に沿ってデータの取得を行うため、デジタルカメラは、手動または自動で設定された撮影場所で、ある重なりを持ち、なおかつ重なりすぎないようにデータを取得していくことが可能である。

また、本船位置、測線、撮影位置を電子地図上に表示する画面を、操舵室にも表示することによって、操船者の効率的な操船をサポートする。

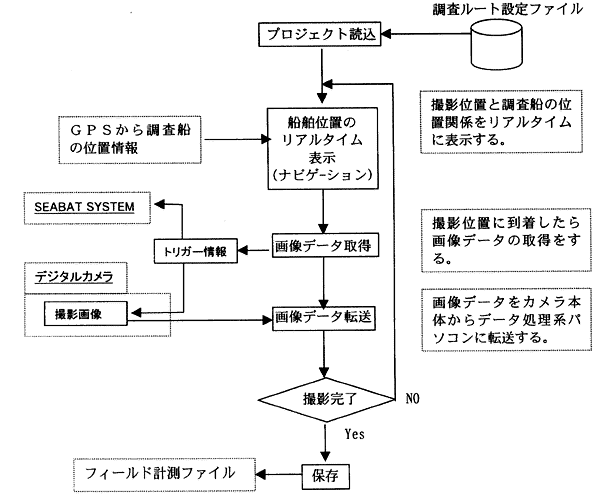

以下ににフィールド計測の、処理のフロー図を示す。また、次頁に、ユーザーインターフェースである表示画面と、画面毎に設定可能な機能について述べる。

　

フィールド計測処理フロー図

　

プロジュクト名　　テキスト

電子地図名　　テキスト

撮影位置　　n(XY)　　n=撮影位置数　　(概略)

トリガー番号　　数値

撮影画像ファイル名　　取得写真番号　　取得写真番号　　(ステレオ写真)
