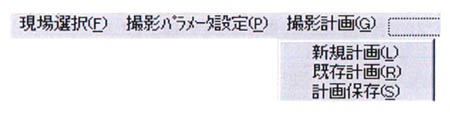

4]　撮影計画初期画面

　

調査船での撮影位置と、撮影順番を定義するメニューである。撮影計画には新規計画、既存計画、計画保存のメニューが準備されている。

　

　

新規計画を選択すると、以下のダイアログが表示される。

　

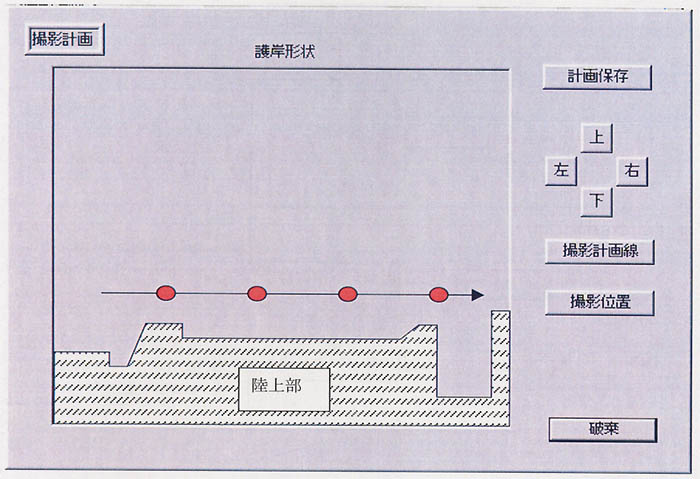

図6-4-4　撮影計画の新規計画初期画面

　

メニュー画面の中央に現場選択で選択された電子地図が表示される。

　

操作手順

(1)　撮影計画線のボタンを押して、画面の陸上部を2点指示する。

(2)　撮影計画線を描く方向をカーソルにより指示する。(撮影計画線が表示される)

(3)　撮影位置のボタンを押して、計画線の始点を1点指示する。指示することのより自動的に撮影位置が計画される。

計画が完了したら計画保存ボタンを押してメニューを抜ける。
