◎　LAAS Test Prototype System　(Phase I)

・　Reference & Monitor Station

：Novatel 3951RM GPS 受信機(12チャンネル、ナローコリレータ)

・　アンテナ　　　　：Ashtoch測地用標準アンテナ(低仰角のAPL信号を受信する為チョークリングは取り外した。一方GPS受信機のマスク仰角10度)

・　GPS受信機の校正：Nortle STR2775 Single Channel GPS Simulator

・　VHFデータリンク：GPSK;Gaussian Phase Shift Keyng、4800ボー、データ更新率1Hz、VHF送信機出力20W

　

2.3　機上装置

・　Novatel　12チャネルGPS受信機

・　データリンク受信機

・　データ収集コンピュータ

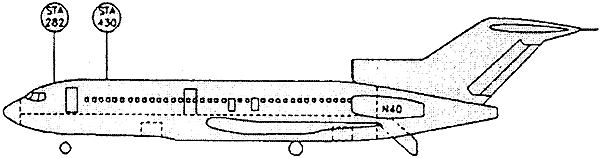

・　アンテナ設置場所

STA282　：　ノーズより3.9m、コックピットの上、機首尾方向傾斜-12度

STA430　：　ノーズより7.6m、機首尾方向傾斜0度

　

Figure 3. N40 Antenna Installation
