2.1　試験場配置

・　試験場　：　Atlantic City International Airport

・　APL設置場所　：　ヘリポート(ランディングスレッショルドより1.2nmの位置)。

Referenceアンテナより200mの位置。

Monitorアンテナより100mの位置。

・　Reference&Monitorアンテナ

：　精密測量を実施したオープンフィールド。

100m離して設置。

　

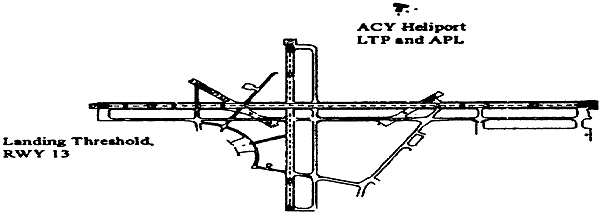

Figure 2. LTP Location

　

2.2　地上装置

◎　Airport Pseudo Lite

・　装置　　　　　　：IN200A　Integri Nauties

・　コード　　　　　：1023の可能なC/Aゴールドコードのいずれかを変調に使用

・　パルスシーケンス：RTCM-104の擬似ランダムパターン

・　周波数　　　　　：L1あるいはL1±1.023MHzで送信可能

・　最大出力　　　　：+33dBm

・　Multipath Limiting Antenna(MLA)

：オハイオ大学によって仕様が作られ、dBシステムで作成された

・　パルスデューティサイクル：1/11､1/22､1/44
