(2) 機上評価装置
機上評価装置は、ACARS通信機1とGPSマップディスプレイ装置2、汎用ノートパソコン、GPSアンテナ2個、VHSアンテナの6つのユニットにより構成される。機上評価装置のうちパイロットとのインターフェース部分であるACARS通信機とGPSマップディスプレイはコクピットに、汎用ノートパソコンはキャビンに搭載される。図5-17に機上評価装置の構成を、図5-18および図5-19にその搭載予想図を示す。

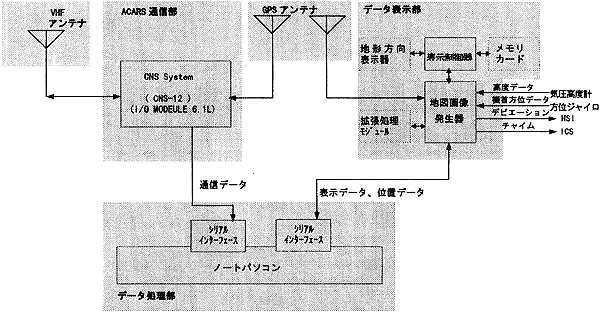

図5-17 機上評価装置システム構成図
1 米国Orbital Sciences社製CNS-12。 2 古野電気製DMS-80。
1 米国Orbital Sciences社製CNS-12。
2 古野電気製DMS-80。
