4.3.6 ACARS通信機の改修
既存のACARS通信機に対し、アップリンク受信した気象情報、METAR情報、トラフィック情報および、フリーテキストメッセージデータを、データ処理部へ出力するため、外部出力インタフェース機能を追加する改修を施す。
外部出力インタフェース機能に対する仕様を以下に示す。
(1) 機能仕様
アップリンク受信したTYPE-AメッセージのラベルClメッセージデータを外部機器へ出力する。
(2) 改修仕様
演算制御部内のソフトウェアに対し外部出力インタフェース機能を追加する変更を施す。
(3) 外部出力信号仕様
(a)信号形式
・RS-232Cシリアルデータ
(b)データ転送形式
・ボーレート： 9600ボー
・データ長 ： 8ビット
・パリティ ： なし
・ストップビット： 1

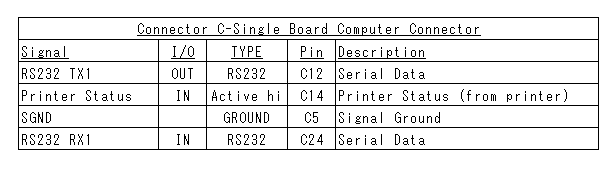

(c)信号出力ピンアサインメント
表4-13に示す。
