3.4.11　送受信メッセージ一覧画面

送受信メッセージ一覧画面は、空地データリンク・アプリケーションの送受信メッセージを一覧表示するほか、選択したメッセージの詳細な内容を表示する画面である。

なお、この画面で表示対象となるメッセージは手動によりアップリンクされたフリーテキストとダウンリンクされたフリーテキスト及び受信した不正メッセージである。

　

3.4.11.1　送受信メッセージ一覧画面の構成

　

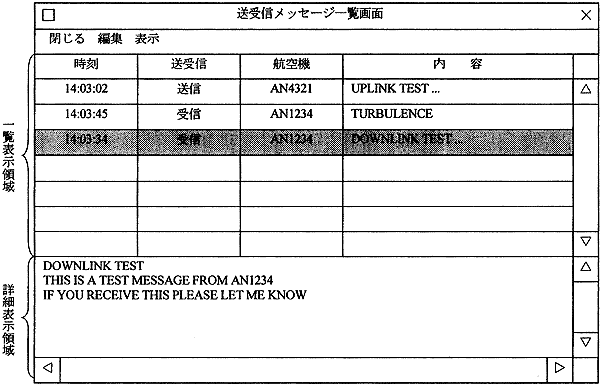

図3-39　送受信メッセージ一覧画面の構成

　

(1)　タイトルバー

送受信メッセージ一覧画面のタイトル及びWindows標準のシステムメニューボタンが配置される。

　

(2)　メニューバー

送受信メッセージ一覧画面の各種メニューを配置する領域。

メニューの配置及びその機能の詳細については後述する。

　

(3)　一覧表示領域

送受信メッセージの一覧を表示する領域。

一覧には、メッセージの送受信日付、時刻、メッセージの送受信種別、送受信相手の航空機識別及びフリーテキスト先頭部分を表示し、詳細表示の対象となるメッセージを選択する。
