3.4.3.4　気象レーダー画像重畳表示

MICOS端末から取得した最新の気象レーダー画像(レーダーエコー強度)情報をマップ上に重畳表示する。なお、表示対象とする気象レーダー画像は1箇所のみとする。

　

(1)　気象レーダー画像の表現方法

気象レーダー画像は2.5km四方のメッシュ状のデータであるため、マップ上には各メッシュに相当する矩形領域をエコー強度の階調に合わせた色で網掛け(左上から右下への斜線)表示する。また気象レーダー画像の表示可能領域に外枠を描画する

　

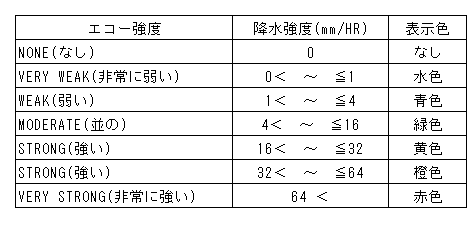

表3-10　エコー強度と表示色

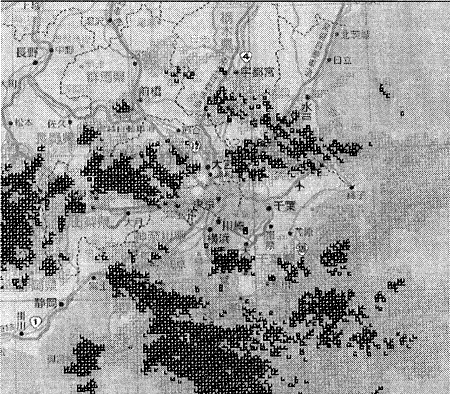

図3-22　日本広域図における気象レーダー画像の重畳表示例
